DPF Status und Voralarme
Der DGC-2020ES empfängt DPF Statusinformationen, die von der ECU des Motors in verschiedenen
Parametergruppennummern (PGN) und Suspect Parameter Nummern (SPN) gesendet werden. Der
DGC-2020ES zeigt diese Information auf der vorderen Schalttafel und in BESTCOMSPlus über
Voralarme in Zusammenhang mit dem DPF an. Die J1939 Parameter und die daraus resultierenden
DGC-2020ES Voralarme werden in den folgenden Abschnitten zusammengefasst.
•
PGN 64892 (0xFD7C) Dieselpartikelfiltersteuerung 1
o
SPN 3697, Dieselpartikelfilter Leuchtenbefehl

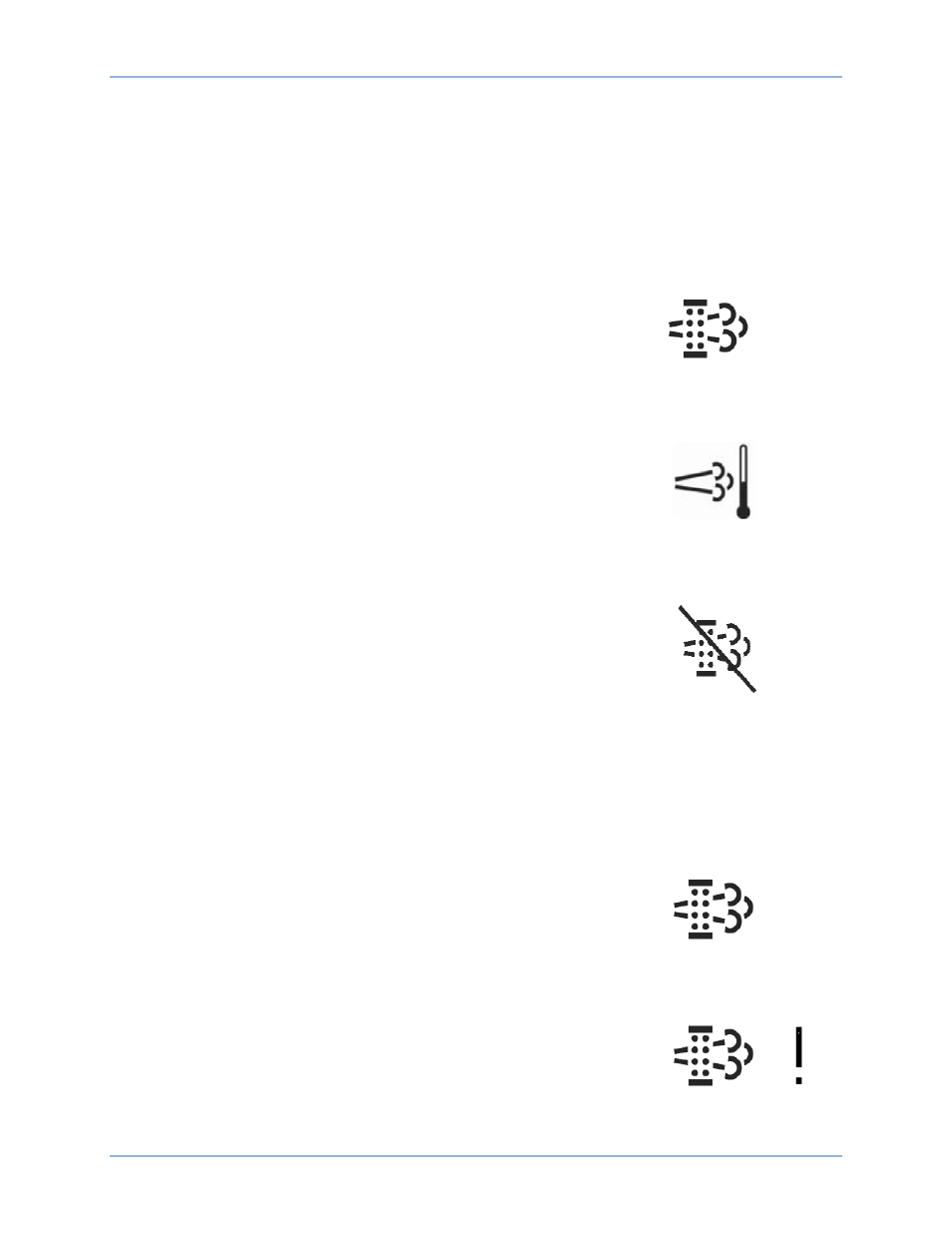

DPF REGEN ERFORDERLICH Voralarm: Wenn SPN 3697 einen
Wert von 1 oder 4 hat, der anzeigt, dass die DPF Lampe an ist,
wird der DGC-2020ES einen Voralarm mit dem Text DPF REGEN
ERFORDERLICH melden. Das auf der rechten Seite gezeigte
DPF Symbol wird mit dem Text angezeigt, wenn der Voralarm auf der vorderen Schalttafel
des DGC-2020ES angezeigt wird.
o
SPN 3698, Abgassystem hohe Temperatur Leuchtenbefehl
HOHE ABGASTEMPERATUR Voralarm: Wenn SPN 3698 einen
Wert von 1 hat, der anzeigt, dass die Lampe für hohe
Abgastemperatur an ist, wird der DGC-2020ES einen Voralarm mit
dem Text HOHE ABGASTEMPERATUR melden. Das auf der
rechten Seite gezeigte Symbol für hohe Abgastemperatur wird mit
dem Text angezeigt, wenn der Voralarm auf der vorderen Schalttafel des DGC-2020ES
angezeigt wird.
o
SPN 3703, Dieselpartikelfilter aktive Regeneration blockiert wegen Blockierschalter
DPF REGEN BLOCKIERT Voralarm: Wenn SPN 3703 einen Wert
von 1 hat, der anzeigt, dass die DPF Regeneration blockiert ist,
weil der Blockierschalter aktiviert ist, wird der DGC-2020ES einen
Voralarm mit dem Text DPF REGEN BLOCKIERT melden. Das
auf der rechten Seite gezeigte Symbol DPF Regeneration blockiert
wird mit dem Text angezeigt, wenn der Voralarm auf der vorderen Schalttafel des DGC-
2020ES angezeigt wird.
•
DPF Russpegelmeldung über diagnostischen Fehlercode (DTC) SPN 3719 Dieselpartikelfilter
Russlast in Prozent
Zusätzlich zur standardmäßigen Meldung des diagnostischen Fehlercodes wird der DGC-2020ES
einen Voralarm unter im Folgenden beschriebenen Umständen melden.
o
FMI = 15: Daten gültig, aber über dem normalen Betriebsbereich, am wenigsten
schwerwiegende Stufe
DPF RUSSPEGEL HOCH Voralarm: Wenn der FMI gleich 15 ist,
wird der DGC-2020ES einen Voralarm mit dem Text DPF
RUSSPEGEL HOCH melden. Das auf der rechten Seite gezeigte
DPF Symbol wird mit dem Text angezeigt, wenn der Voralarm auf
der vorderen Schalttafel des DGC-2020ES angezeigt wird.
o
FMI = 16: Daten gültig, aber über dem normalen Betriebsbereich, moderat schwerwiegende
Stufe
DPF RUSSPEGEL MODERAT HOCH Voralarm: Wenn der FMI
gleich 16 ist, wird der DGC-2020ES einen Voralarm mit dem Text
DPF RUSSPEGEL MODERAT HOCH melden. Das auf der
rechten Seite gezeigte DPF Warnsymbol wird mit dem Text
angezeigt, wenn der Voralarm auf der vorderen Schalttafel des DGC-2020ES angezeigt wird.
o
FMI = 0: Daten gültig, aber über dem normalen Betriebsbereich, schwerwiegendste Stufe
