Tabelle 25 listet die Namen und Beschreibungen der Elemente in der Elemente Gruppe auf.

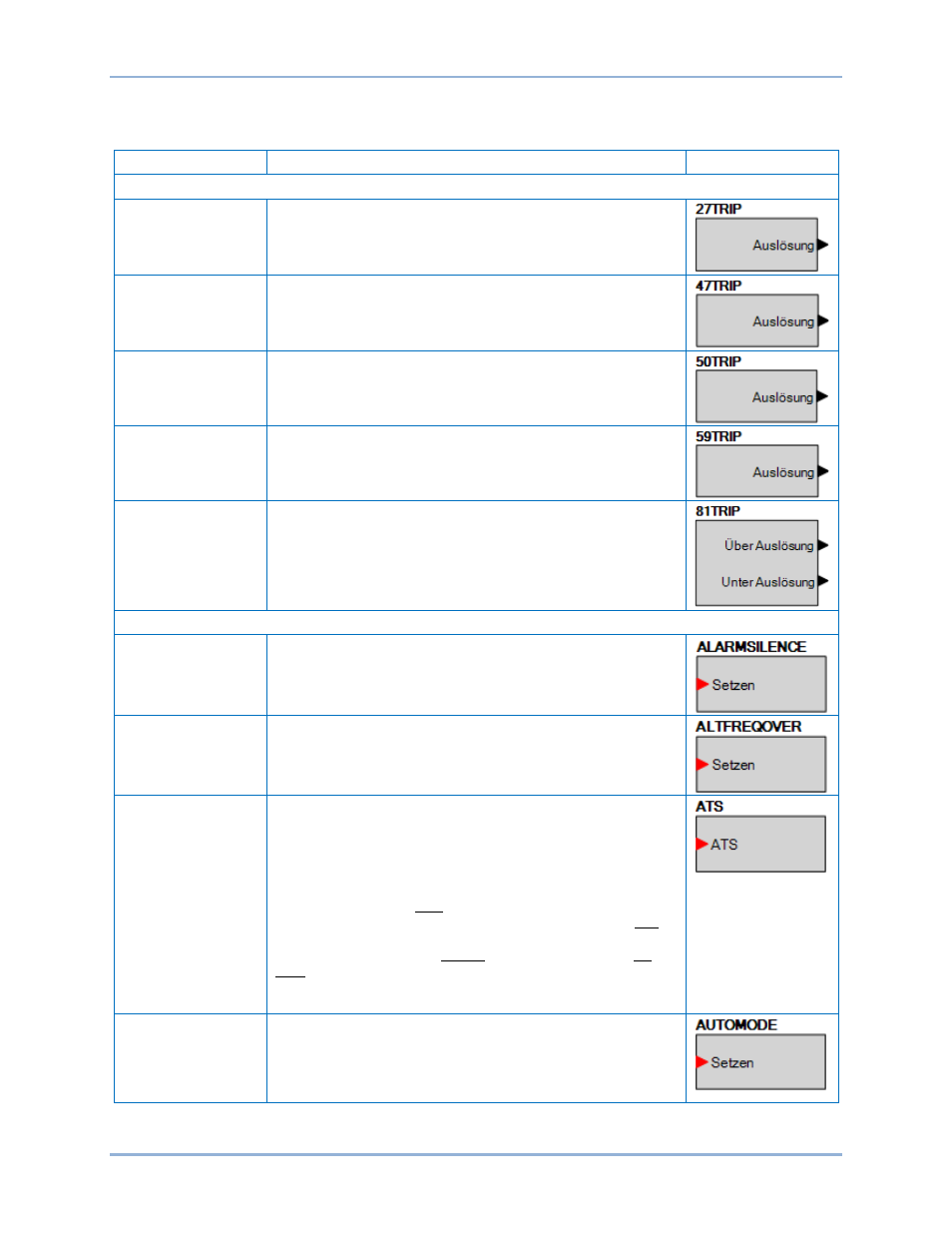

Tabelle 25. Elementgruppe, Namen und Beschreibungen
Name
Beschreibung
Symbol
Schutz
27AUSL
Wahr, wenn sich 27-1 Unterspannung in einem AUSLÖSEN
Zustand befindet. Verbinden Sie dieses Element mit einem
anderen Logikblockeingang.
47AUSL
Wahr, wenn sich 47 Phasenungleichgewicht in einem
AUSLÖSEN Zustand befindet. Verbinden Sie dieses Element
mit einem anderen Logikblockeingang.
50AUSL
Wahr, wenn sich 50 Überstrom in einem AUSLÖSEN Zustand
befindet. Verbinden Sie dieses Element mit einem anderen
Logikblockeingang.
59AUSL
Wahr, wenn sich 59-1 Überspannung in einem AUSLÖSEN
Zustand befindet. Verbinden Sie dieses Element mit einem
anderen Logikblockeingang.
81AUSL
Wahr, wenn sich 81 Frequenz in einem AUSLÖSEN Zustand
befindet. Verbinden Sie dieses Element mit einem anderen
Logikblockeingang.
Sonstige
ALARMSTUMM
Wenn dieses Element wahr ist, wird der Alarm stumm
geschaltet. Der Alarm kann auch stumm geschaltet werden,
indem Sie die Alarm Stumm Taste auf der vorderen Schalttafel
des DGC-2020ES drücken.
ERSFREQÜBER
Wenn dieses Logikelement wahr ist, werden Schutzfunktionen
und die Buszustandserkennung gezwungen, auf der
Ersatzfrequenz anstelle der Nennfrequenz zu arbeiten.
ATS
Wenn dieses Logikelement wahr ist und der DGC-2020ES im
AUTO Modus arbeitet, dann arbeitet der Generator. Dies kann
anstelle der programmierbaren ATS Funktion verwendet
werden, wenn gewünscht ist, das ATS Signal als Kombination
von programmierbarer Logik anstelle eines einfachen
Kontakteingangs zu generieren. Wenn entweder das ATS
Logikelement wahr ist oder der Kontakt, der der
programmierbaren ATS Funktion zugeordnet ist, wahr ist, und
sich der DGC-2020ES im AUTO Modus befindet, wird der
Generator arbeiten. Wenn sowohl das ATS Logikelement als
auch die programmierbare ATS Funktion falsch sind, und sich
der DGC-2020ES im AUTO Modus befindet, kühlt der Generator
ab und stoppt.
AUTO MODUS
Wenn dieser Eingang wahr ist und sich der DGC-2020ES im
AUS Modus befindet, schaltet der DGC-2020ES in den AUTO
Modus. Dies ist ein Impuls gesteuerter Eingang. Er muss nicht
gehalten werden, nachdem die gewünschte Modusumschaltung
erfolgt ist.
