Generator- und Netzunterbrecher sind konfiguriert,
und beide Unterbrecher sind offen.
Generator und Netzunterbrecher sind konfiguriert.
Der Generatorunterbrecher ist geöffnet, und der
Netzunterbrecher ist geschlossen.
Generator und Netzunterbrecher sind konfiguriert.
Der Generatorunterbrecher ist geöffnet, und der
Netzunterbrecher ist geschlossen.
Der Generatorunterbrecher ist konfiguriert und
geöffnet.
Es sind keine Unterbrecher konfiguriert.

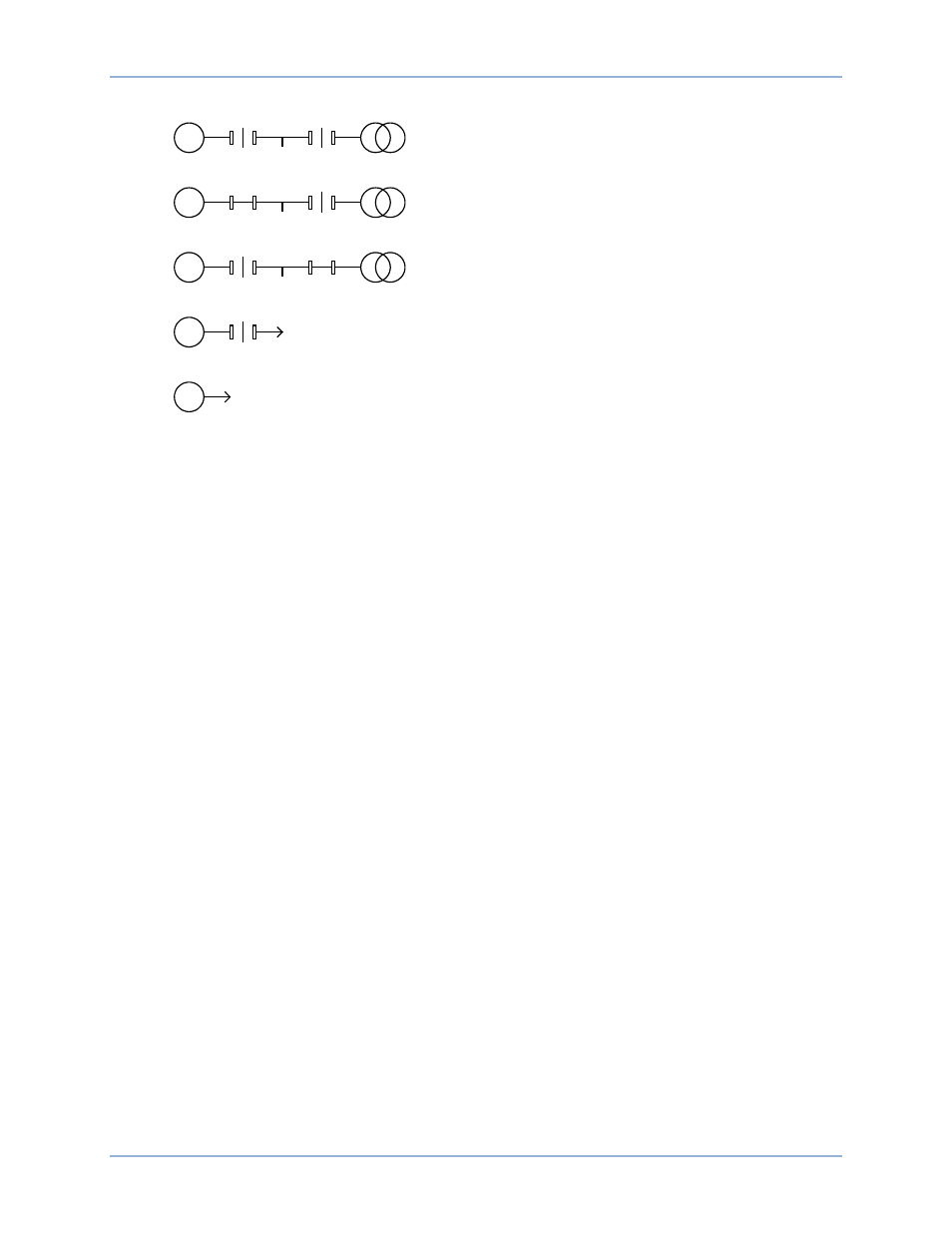

Abbildung 6. Einzeiliges Schema: Statusanzeige für die Unterbrecherhardware
Statusanzeige für Übergang bei Netzausfall
Der Status des Übergangs bei Netzausfall kann von drei Stellen aus eingesehen werden; der
DGC-2020ES muss jedoch mit der Option Übergang bei Netzausfall ausgestattet sein
(Bauformnummer xx2), und die Option Übergang bei Netzausfall muss aktiviert sein.
Um den Übergang bei Netzausfall zu aktivieren, verwenden Sie die Steuerelemente der vorderen
Schalttafel und navigieren zu Einstellungen > Unterbrechermanagement > Unterbrecherhardware >
Übergang bei Netzausfall oder verwenden Sie Einstellungs-Explorer, Unterbrechermanagement,
Netzausfall in BESTCOMSPlus.
Der Status des Übergangs bei Netzausfall wird auf der vorderen Schalttafel unter Messung > Alarmstatus
> Übergang bei Netzausfall sowie im einzeiligen Schema für die Unterbrecherhardware angezeigt. Er
wird in BESTCOMSPlus im Fenster Messungs-Explorer, Status für den Übergang bei Netzausfall
angezeigt.
Diese Fenster zeigen den Status des Übergangs bei Netzausfall sowie alle Zeitgeber, die für den
Transferprozess bei Netzausfall relevant sind. Diese Parameter werden im Folgenden aufgelistet.
Netzausfall Übergangsstatus: Die verschiedenen Zustände des Übergangs bei Netzausfall werden im
Folgenden beschrieben.
Leistung vom Netz: Die Last wird mit Leistung vom Netzbus versorgt.
Übergangs-Timer Aktiv: Der Zeitgeber für die Übergangsverzögerung zählt aktiv.
Übergang auf Generatoren: Die Last wird auf den Generatorbus transferiert.
Leistung von Generatoren: Die Last wird mit Leistung vom Generatorbus versorgt.
Rückkehrzeitgeber aktiv: Der Zeitgeber für die Rückkehrverzögerung zählt aktiv.
Übertragung aufs Netz: Die Last wird auf den Netzbus transferiert.
Deaktiviert: Der DGC-2020 befindet sich im Betriebsmodus AUS oder ARBEIT oder in einem
Alarmzustand.
Transfer Verzögerung: Zeigt den aktuellen Zeitgeberwert in Sekunden an.
Rückkehrverzögerung: Zeigt den aktuellen Zeitgeberwert in Sekunden an.
G
L
G
L
G
L
G
L
G
L
P0071-88
