9469275990 Rev C 147

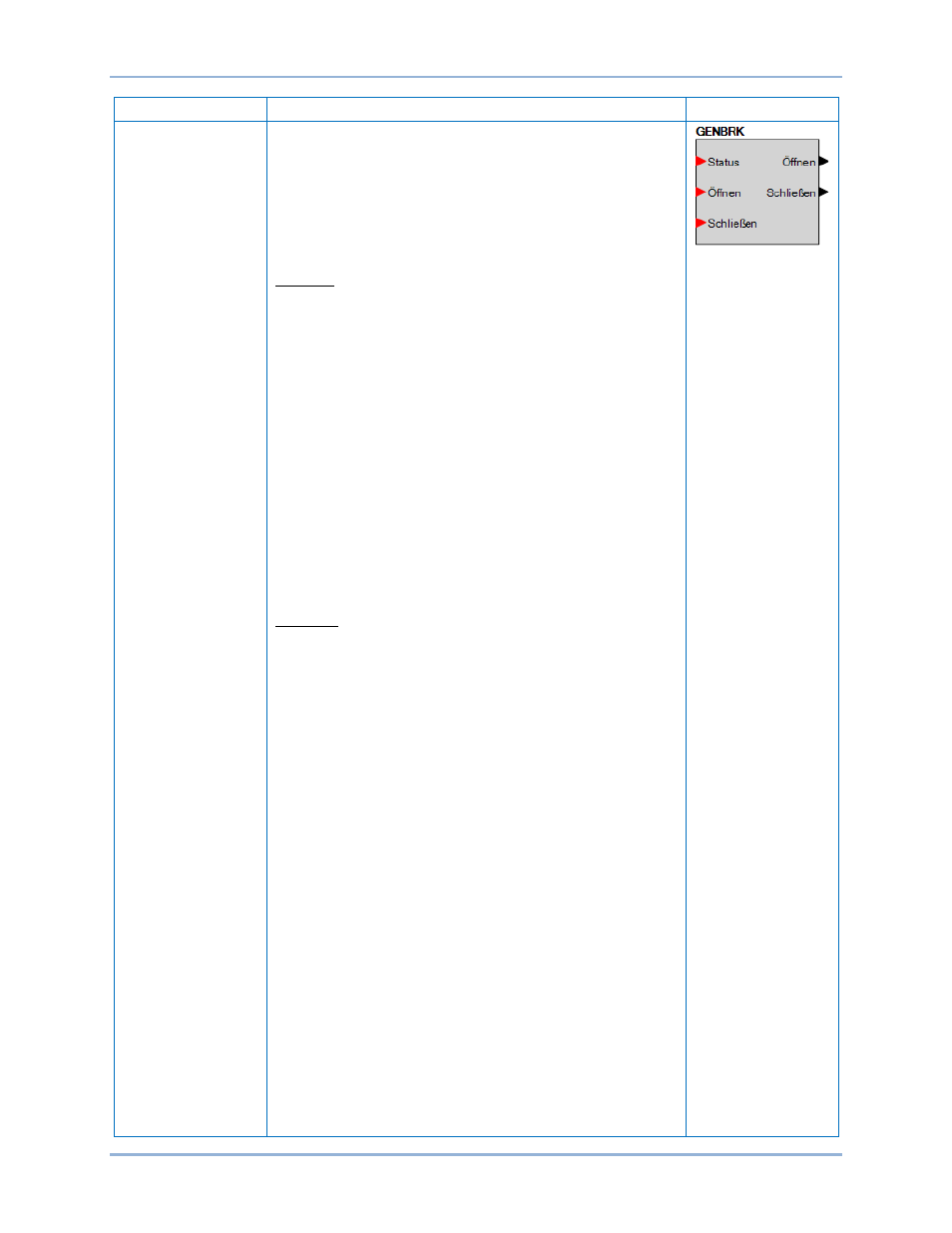

Name Beschreibung Symbol
GENUNTBR Dieses Element wird dazu verwendet, die Signale für das Öffnen
und Schließen des Unterbrechers vom DGC-2020ES mit den
physischen Ausgangskontakten für das Öffnen und Schließen
des Generatorunterbrechers zu verbinden und die Rückmeldung
über den Unterbrecherstatus einem Kontakteingang
zuzuweisen. Zusätzlich dazu können Kontakteingänge so
zugewiesen werden, dass Schalter implementiert werden
können, um manuell eine Anforderung zum Öffnen und
Schließen des Unterbrechers initiieren zu können.
Eingänge
Status: Dieser Eingang ermöglicht es, einen Kontakteingang
zuzuweisen, der eine Rückmeldung über den
Unterbrecherstatus an den DGC-2020ES liefert. Wenn der
Kontakteingang geschlossen ist, wird angezeigt, dass der
Unterbrecher geschlossen ist. Wenn der Kontakteingang offen
ist, wird angezeigt, dass der Unterbrecher offen ist.
Öffnen: Dieser Eingang ermöglicht es einen Kontakteingang
zuzuweisen, der dazu verwendet werden kann, eine manuelle
Anforderung zum Öffnen des Unterbrechers zu initiieren. Wird
auf diesen Eingang ein Schließimpuls angelegt, während sich
der DGC-2020ES im ARBEIT oder AUTO Modus befindet, wird
der Unterbrecher öffnen.
Schließen: Dieser Eingang ermöglicht es, einen Kontakteingang
zuzuweisen, der dazu verwendet werden kann, eine manuelle
Anforderung zum Schließen des Unterbrechers zu initiieren.
Wird auf diesen Eingang ein Impuls angelegt, während sich der
DGC-2020ES im AUTO oder ARBEIT Modus befindet und der
Generator stabil ist, wird eine Schließanforderung initiiert. Ist der
Bus stromlos, wird der Unterbrecher schießen; ist der Bus nicht
stromlos, wird der Generatorunterbrecher nicht geschlossen.
Ausgänge
Die Ausgänge müssen denjenigen Kontaktausgängen des DGC-
2020ES zugewiesen werden, die verwendet werden, um den
Unterbrecher zu betätigen.
Öffnen: Auf diesen Ausgang wird ein WAHR Impuls angelegt
(schließt den Ausgangskontakt, dem er zugewiesen wurde),
wenn der DGC-2020ES ein Signal zum Öffnen an den
Unterbrecher sendet. Es handelt sich um einen Impuls, wenn die
Kontaktart des Unterbrechers im Fenster Unterbrecherhardware
unter Unterbrechermanagement im Einstellungs-Explorer auf
Impuls eingestellt wurde und die Länge wird durch die Öffnen-
Impulszeit bestimmt. Es handelt sich um einen konstanten
Ausgang, wenn die Hardware Kontaktart des
Generatorunterbrechers auf 'kontinuierlich ' eingestellt ist.
Beachten Sie, dass die Impulszeit lange genug eingestellt sein
muss, damit der Unterbrecher wirklich schließt, bevor das
Impulssignal entfernt wird.
Schließen: Auf diesen Ausgang wird ein WAHR Impuls angelegt
(schließt den Ausgangskontakt, dem er zugewiesen wurde),
wenn der DGC-2020ES ein Signal zum Schließen an den
Unterbrecher sendet. Es handelt sich um einen Impuls, wenn die
Kontaktart des Unterbrechers im Fenster Unterbrecherhardware
unter Unterbrechermanagement im Einstellungs-Explorer auf
Impuls eingestellt wurde, und die Länge wird durch die Öffnen-
Impulszeit bestimmt. Es handelt sich um einen konstanten
Ausgang, wenn die Hardware Kontaktart des
Generatorunterbrechers auf 'kontinuierlich ' eingestellt ist.
Beachten Sie, dass die Impulszeit lange genug eingestellt sein
muss, damit der Unterbrecher wirklich schließt, bevor das
Impulssignal entfernt wird.
DGC-2020ES BESTlogic
™Plus
