Kraftstoffpegel

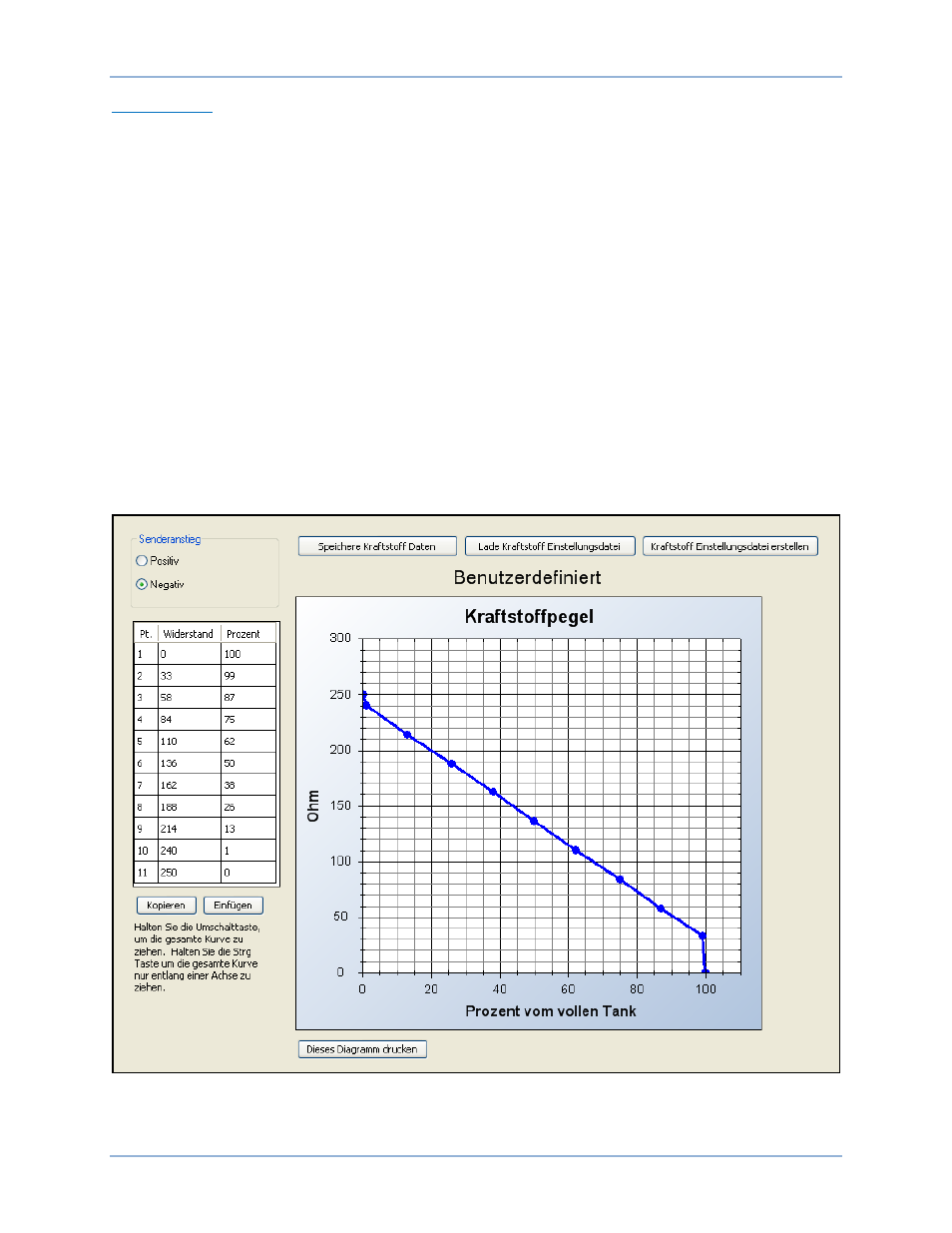

Abbildung 8 zeigt das Fenster Kraftstoffpegel, das Sie in BESTCOMSPlus
®
im Einstellungs-Explorer unter
der Kategorie Programmierbare Sender finden. Führen Sie folgende Prozedur aus, um den
Kraftstoffpegelsender zu konfigurieren:
1.
Der prozentuale Kraftstoffpegelsender wird durch Auswahl eines der Sendertypen konfiguriert, die als
Teil der BESTCOMSPlus
® Senderbibliothek bereitgestellt werden. Klicken Sie auf Kraftstoff-
Einstellungsdatei laden und wählen Sie den entsprechenden Sender.
2.
Wenn keine Datei zu dem verwendeten Sender passt, können die einzelnen Punkte, die die
Widerstandspunkte einem Kraftstoffpegel zuordnen, verändert werden, indem die Zahlenwerte in der
Tabelle eingetragen werden oder die Punkte im Diagramm zur entsprechenden Kennlinie gezogen
werden. Informationen zu Sendereigenschaften sollten vom Hersteller des Senders bezogen werden.
3.
Wählen Sie Positive oder Negative Sendersteigung entsprechend der Anforderung für die
gewünschte Senderkurve.
4.
Klicken Sie Kraftstoffdaten Speichern, um die Daten in der aktuellen Einstellungsdatei zu sichern.
5.
Wenn Sie neu eingegebene Senderdaten als Senderbibliotheksdatei speichern wollen, klicken Sie
Kraftstoff Einstellungsdatei erstellen und geben Sie einen Dateinamen und einen Speicherort für die
Datei ein.
6.
Klicken Sie die Schaltfläche Einstellungen senden in BESTCOMSPlus
®, um die Sendereinstellungen
an den DGC-2020ES zu übertragen.
Abbildung 8. Fenster Einstellungs-Explorer, Programmierbare Sender, Kraftstoffpegel
