60 9469275990 Rev C
Die folgenden Einstellungen haben natürliche Einheiten von Sekundärspannung, und die damit
verknüpften Nenndaten sind die Nenn-Sekundärspannung (im Fenster Systemparameter, Nenndaten).
•
Unterspannung 27 Dreiphasen-Abgriff
•
Unterspannung 27 Einhasen-Abgriff
Das Fenster Unterspannung finden Sie im Einstellungs-Explorer von BESTCOMSPlus unter der
Kategorie Generatorschutz, Spannung. Wenn Sie die vordere Schalttafel verwenden, navigieren Sie zu
EINSTELLUNGEN > GENERATORSCHUTZ > 27 UNTERSPANNUNG. Das Unterspannungsfenster von
BESTCOMSPlus wird in Abbildung 21 gezeigt.

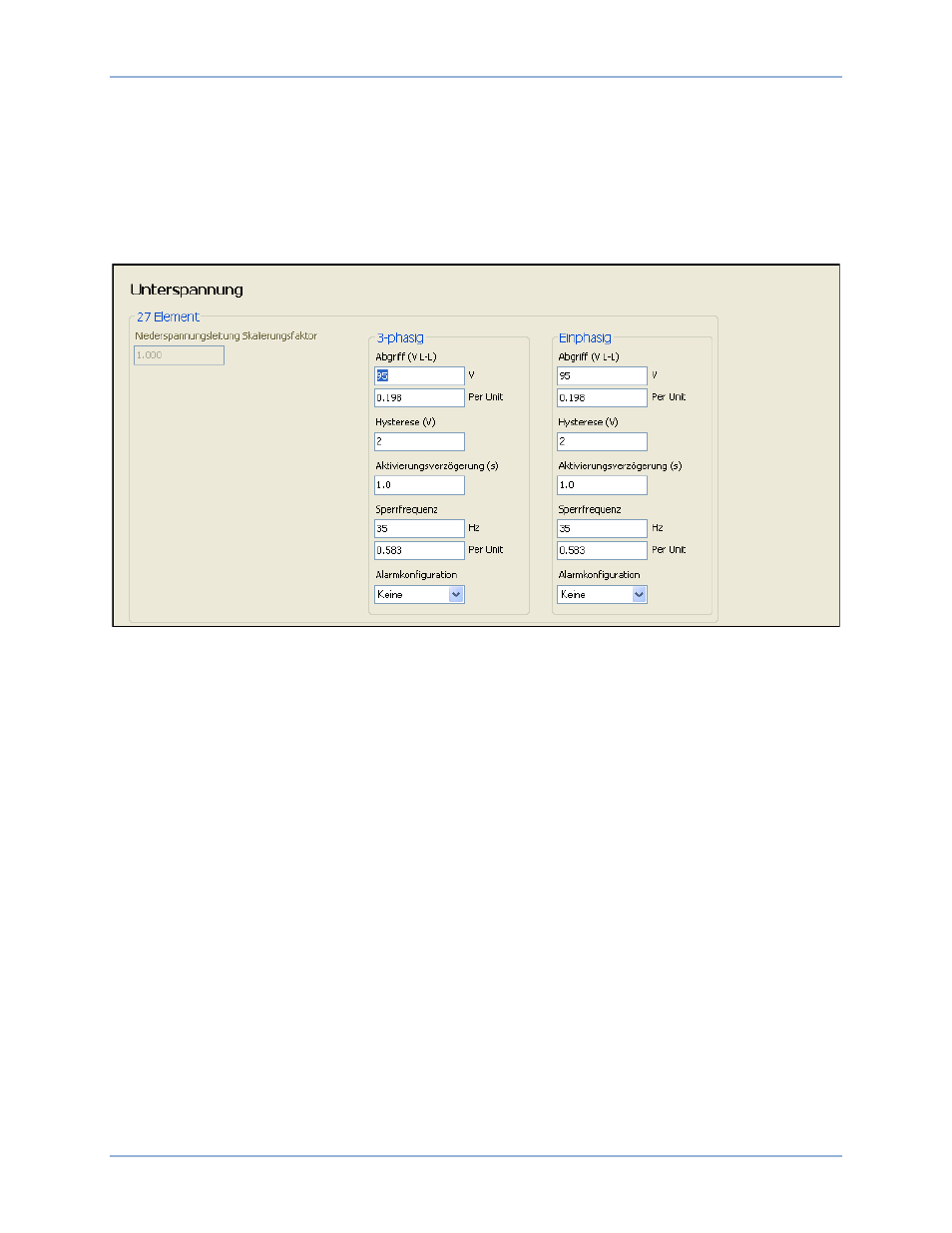

Abbildung 21. Fenster Einstellungs-Explorer, Generatorschutz, Spannung, Unterspannung (27)
Überspannung (59)
Für dieses Element werden zwei Sätze Überspannungseinstellungen bereitgestellt: einer für dreiphasige
Generatoranschlüsse und einer für einphasige Generatoranschlüsse. Die eingegebene Abgriffeinstellung
basiert auf der Sekundärseite des Leistungstrafos (DGC-2020ES Seite). Wenn ein Kontakteingang für
Einphasen-Übersteuerung empfangen wird, schaltet der DGC-2020ES automatisch von den
Einstellungen für Dreiphasen-Überspannung auf die Einstellungen für Einphasen-Überspannung.
Ein Überspannungszustand wird gemeldet, wenn der Mittelwert der drei Phasen (Dreiphasen-Modus)
oder die Leiter-gegen-Leiter Spannung (Einphasen-Modus) für den Zeitraum der entsprechenden 59
Aktivierungsverzögerung über die entsprechende Einstellung für Abgriff 59 ansteigt. Der Benutzer kann
einstellen, ob eine Überspannungsmeldung einen Voralarm (Warnung) oder einen Alarm (Abschaltung)
auslöst. Eine Überspannungsmeldung kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Die Hystereseeinstellung funktioniert als ein Unterspannungsabfall, indem sie schnelles Umschalten des
Abgriffausgangs verhindert.
Ein Skalierungsfaktor für niedrige Leitungsspannung wird verwendet, um automatisch die Einstellungen
für den Überspannungsabgriff in Anwendungen anzupassen, die mehr als eine Art von Genset
Verbindungen verwenden. Die Einstellung für den Skalierungsfaktor wird verwendet, wenn der DGC-
2020ES einen Kontaktschluss an einem Kontakteingang erkennt, der für eine Übersteuerung bei
niedriger Leitungsspannung programmiert wurde. Dies löst eine Skalierung der Schutzeinstellungen aus.
Der Wert der Skalierungsfaktoreinstellungen dient als Multiplikator für die Abgriffeinstellungen. Empfängt
der DGC-2020ES beispielsweise einen Skalierungsfaktor-Kontakteingang und die Einstellung für den
Skalierungsfaktor steht auf 2,000, so wird die Einstellung für den Abgriff verdoppelt (2,000
× Abgriff).
Das Element ist deaktiviert, wenn die Alarmkonfiguration auf "kein" steht. Der Elementstatus steht der
programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur Status" ausgewählt wurde.
Generatorschutz DGC-2020ES
