9469275990 Rev C 23
PASSWORT EINGEBEN
ABMELDEN (Sichtbar, wenn über die vordere Schaltafel angemeldet.)
Einzeiliges Schema
Auf der vorderen Schalttafel kann ein einzeiliges Schema der Systemunterbrecher-Hardwarekonfiguration
angezeigt werden. Dieses Schema ändert sich in Echtzeit, um den tatsächlichen Status der konfigurierten
Unterbrecher darzustellen. Das einzeilige Schema ist standardmäßig deaktiviert. Um das einzeilige
Schema mit Hilfe der Steuerelemente der vorderen Schalttafel anzuzeigen, navigieren Sie zu
Einstellungen > Allgemeine Einstellungen > MMS der vorderen Schalttafel > Einzeiliges Schema und
aktivieren Sie die Einstellung. Wenn Sie BESTCOMSPlus verwenden, navigieren Sie bitte zum
Einstellungs-Explorer, Allgemeine Einstellungen, MMS der vorderen Schalttafel und wählen Sie Aktivieren
in den Einstellungen für das Einzeilige Schema.
Ist es aktiviert, wird das einzeilige Schema sowohl im Zusammenfassungsfenster als auch im
Hauptmenüfenster der vorderen Schalttafel angezeigt. Das Menüfenster für das einzeilige Schema stellt
Messungsinformationen für den Übergang bei Netzausfall, Generator- und Busparameter sowie
Steuerelemente für die Unterbrecher zur Verfügung. Um auf das Menüfenster für das einzeilige Schema
zuzugreifen, müssen Sie zum Hauptmenü navigieren und das Einzeilige Schema wie eine normale
Menüoption auswählen und dann die Bearbeiten (Edit) Taste drücken. Das einzeilige Schema, der
Status des Übergangs bei Netzausfall (falls aktiviert), die Generator- und Busparameter und die
Unterbrechersteuerelemente werden in dieser Reihenfolge von oben nach unten im Menü angezeigt.
Weitere Messungsinformationen für den Übergang bei Netzausfall stehen zur Verfügung, wenn Sie
"NETZAUSFALL XFER STATUS" wählen und die Bearbeiten Taste drücken. Es werden der Status des
Übergangs bei Netzausfall, die Transferverzögerung, die Rückkehrverzögerung und die maximale
Transferzeit angezeigt.
Um einen Befehl zum Öffnen oder Schließen des Unterbrechers zu senden, wählen Sie die
entsprechende Menüoption aus, drücken auf Bearbeiten und wählen EIN.

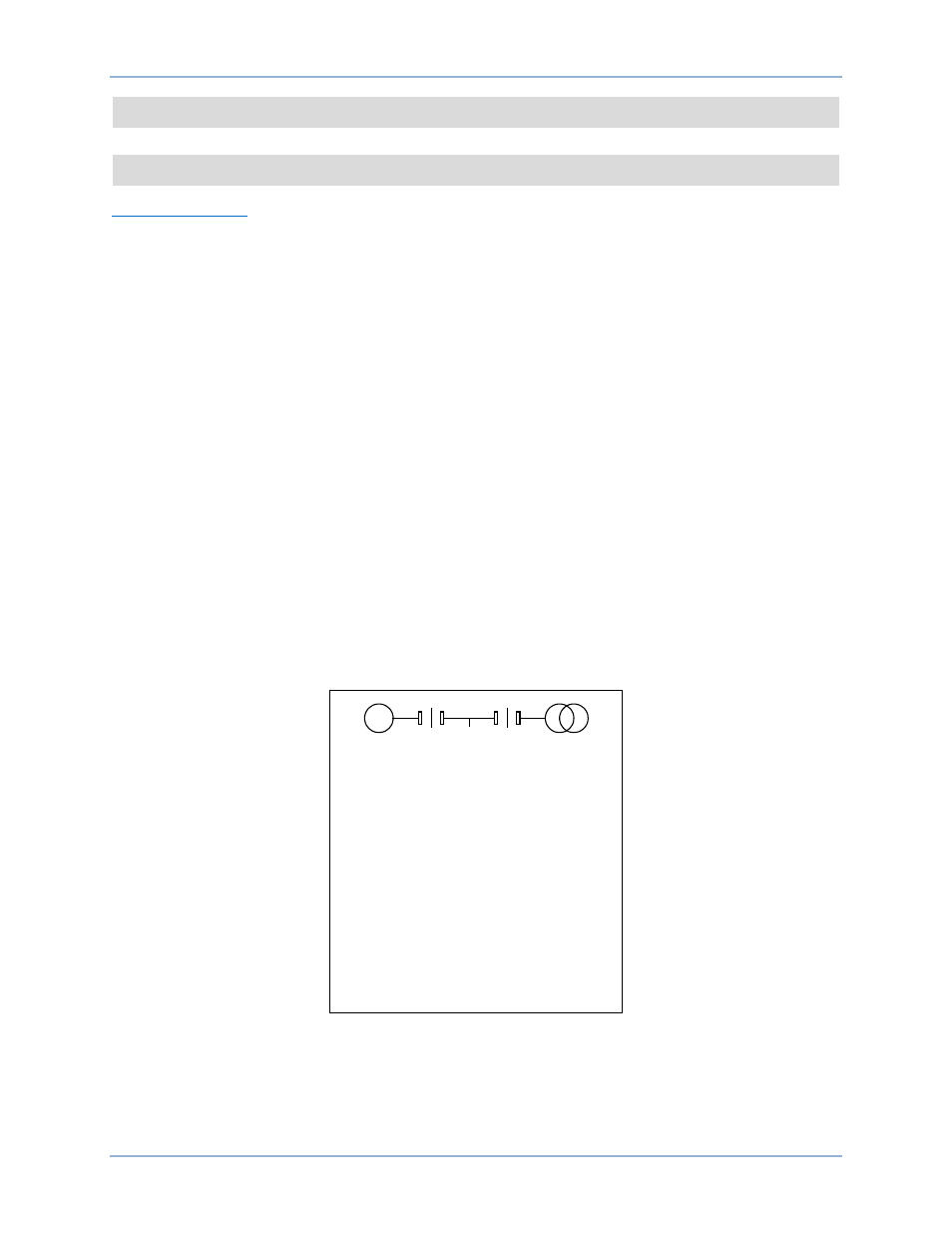

Abbildung 5. Menüoptionen für das einzeilige Schema (verfügbar, wenn das einzeilige Schema aktiviert ist)
0 VLL 0 VLN
0.0 Hz 0 A
0 kW 0 KVar
PF 1.00 LEAD
BUS 0 VLL 0.0 Hz
G
L
GN BRK OPN CMD OFF
GN BRK CLS CMD OFF
MN BRK OPN CMD OFF
MN BRK CLS CMD OFF
P0071-89
MAINSFAIL XFER STATE
DISABLED
DGC-2020ES Steuereinrichtungen und Anzeigen
