9469275990 Rev C 181

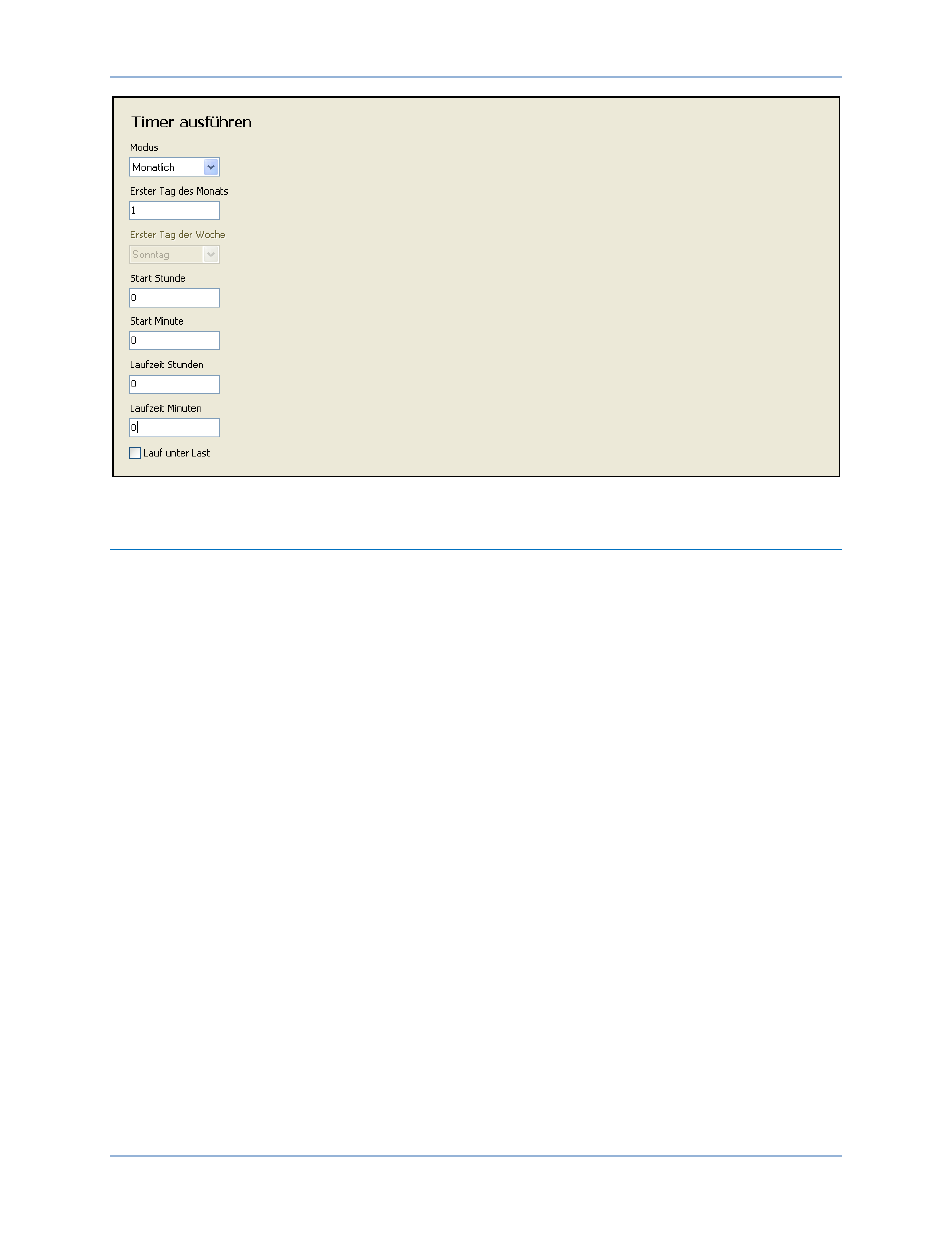

Abbildung 82. Einstellungs-Explorer, Systemparameter, Fenster Prüflauf Zeitgeber
Abtasttransformatoren
Drei Sätze von Transformatoreneinstellungen konfigurieren den DGC-2020ES für den Betrieb mit einem
spezifischen System. Diese Einstellungen ermöglichen es ihm, zusammen mit der vom DGC-2020ES
erkannten Generatorspannung, dem Generatorstrom und der Busspannung, Systemwerte genau zu
messen und Schutzfunktionen für den Generator zur Verfügung zu stellen.
Das Fenster Abtasttransformatoren kann im Einstellungs-Explorer von BESTCOMSPlus® unter der
Kategorie Systemparameter gefunden werden. Wenn Sie die vordere Schalttafel verwenden, navigieren
Sie zu EINSTELLUNGEN > SYSTEMPARAMETER > ABTASTTRANSFORMATOREN.
Klicken Sie die Schaltfläche Nenndaten, wenn Sie diese Einstellungen mit BESTCOMSPlus verändern
wollen. Siehe Nenndaten weiter oben im Text für weitere Informationen.
Generator PT
Die Generator PT Einstellungen legen die nominell Primärseiten- (Generatorseite) und
Sekundärseitenspannungspegel (DGC-2020ES Seite) am Generatorspannungs-Abtasttransformator fest.
Die Einstellung für Generator PT Primärseite akzeptiert Werte zwischen 1 und 99.999 in Schritten von 1.
Die Einstellung für Generator PT Sekundärseite akzeptiert Werte zwischen 1 und 480 in Schritten von 1.
Bus PT
Die Nennwerte für die Primärseite und Sekundärseite des Bustransformators werden von der optionalen
Funktion Automatischer Transfer Schalter verwendet. Diese Funktion überwacht einen Dreiphasen
Buseingang, um einen Netzausfall zu erkennen. Die Einstellung für die Primärseite legt die
Nennspannung fest, die an Phasen A, B und C des Busses anliegt. Diese Einstellung akzeptiert Werte
zwischen 1 und 99,999 in Schritten von 1. Die Einstellung für die Sekundärseite legt die Nennspannung
fest, die am Busspannungseingang des DGC-2020ES erkannt wird. Diese Einstellung akzeptiert Werte
zwischen 1 und 480 in Schritten von 1.
Generator CT
Die Einstellung für den Generator CT legt den nominellen Primärseitenstrompegel (Generatorseite) am
Generatorstrom-Abtasttransformator fest. Diese Einstellung akzeptiert Werte zwischen 1 und 9,999 in
Schritten von 1. Der Sekundärseitenwert des Generator CT wird durch die Bauformnummer des
DGC-2020ES Konfiguration
