214 9469275990 Rev C

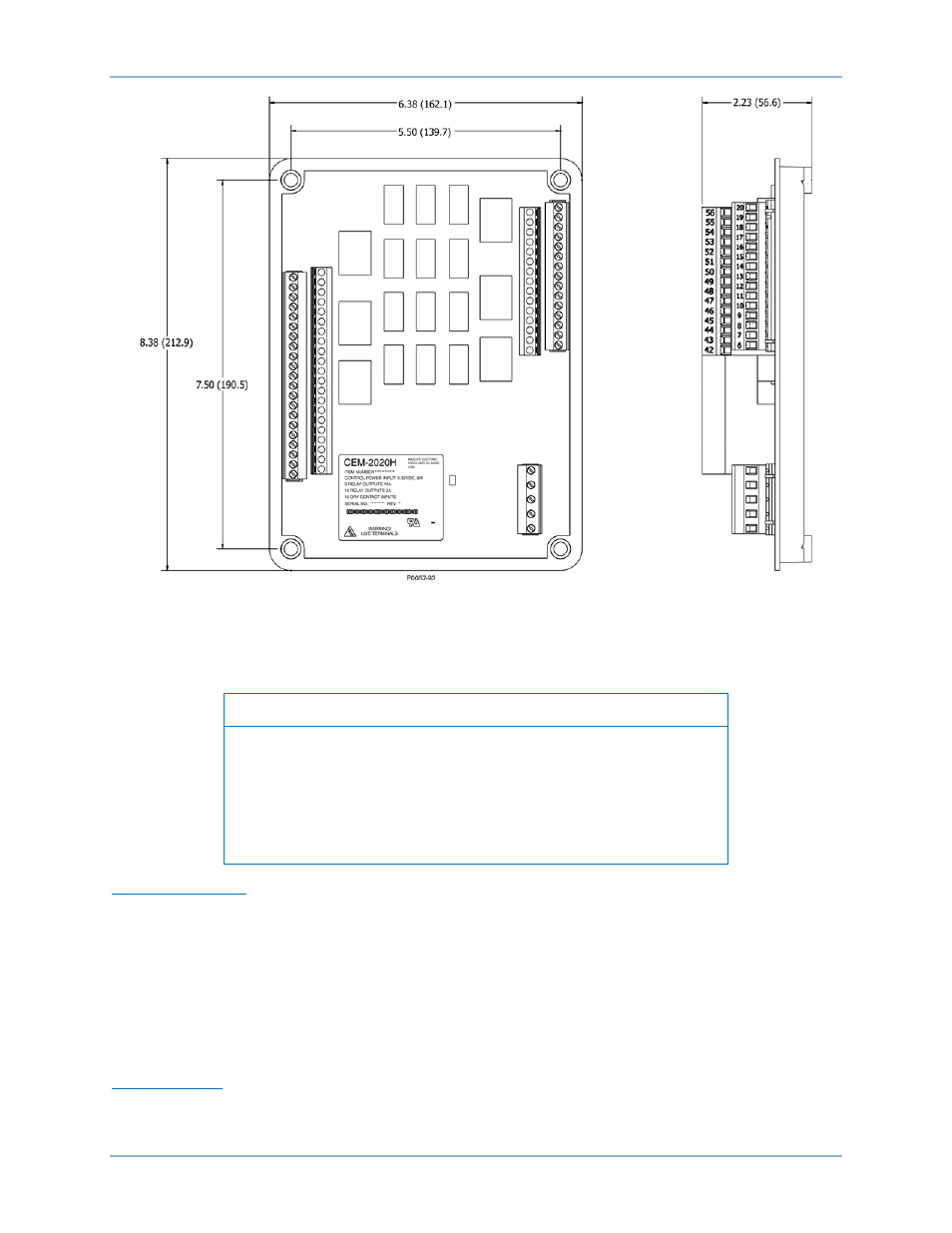

Abbildung 89. Gesamtabmessungen des CEM-2020H
Anschlüsse
Die Anschlüsse des Kontakterweiterungsmoduls sind von der Anwendung abhängig. Fehlerhafte
Verkabelung kann zu einer Beschädigung des Moduls führen.
Hinweis
Die Betriebsleistung von der Batterie muss die richtige Polarität
haben. Obgleich vertauschte Polarität keinen Schaden anrichten kann,
wird das CEM-2020 jedoch in diesem Falle nicht arbeiten.
Achten Sie darauf, dass das CEM-2020 mit Kupferleitung von
mindestens 12 AWG an der Gehäusemasseklemme des Moduls fest
geerdet ist.
Anschlussklemmen
Die Anschlussschnittstelle besteht aus Einsteckverbindern mit Pressklemmen zum Zuschrauben.
CEM-2020 Anschlüsse werden mit einem 5-poligen Steckverbinder, zwei 18-poligen Steckverbindern und
zwei 24-poligen Steckverbindern mit Pressklemmen zum Zuschrauben hergestellt. Diese Steckverbinder
werden in Sockel am CEM-2020 eingesteckt. Die Steckverbinder und Sockel verfügen über
schwalbenschwanzförmige Ränder, die für eine korrekte Ausrichtung der Steckverbinder sorgen. Die
Steckverbinder und die Sockel stellen durch ihre Bauform sicher, dass die Stecker nur in die richtigen
Sockel passen. Die Schraubklemmen des Verbinders akzeptieren eine maximale Drahtgröße von 12
AWG (3,31 mm
2 ). Das maximale Befestigungsdrehmoment beträgt 0,56 Nm (5 in-lbf).
Betriebsleistung
Der Betriebsleistungseingang des Kontakterweiterungsmoduls akzeptiert entweder 12 Vdc oder 24 Vdc
und toleriert eine Spannung über einen Bereich von 6 bis 32 Vdc. Die Betriebsleistung muss die richtige
CEM-2020 DGC-2020ES
