9469275990 Rev C 219
Konfiguration externe Kontakteingänge
Das CEM-2020 stellt 10 Kontakteingänge zur Verfügung. Jeder der 10 Kontakteingänge kann
unabhängig dafür konfiguriert werden, einen Alarm oder Voralarm zu melden, wenn der Eingang einen
Kontaktschluss feststellt. Es kann eine vom Benutzer einstellbare Zeitverzögerung gesetzt werden, um
die Erkennung eines Kontakteingangs zu verzögern. Standardmäßig sind alle Eingänge so konfiguriert,
dass sie keinen Alarm oder Voralarm auslösen.
Um die Identifizierung der Kontakteingänge zu vereinfachen, kann jedem Eingang ein benutzerdefinierter
Name zugewiesen werden.
Kontakte können immer erkannt werden oder nur dann, wenn der Motor läuft.
Die externen Kontakteingänge werden in ein programmierbares BESTLogicPlus Logikschema
eingebunden, indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie das
Kapitel BESTLogicPlus für weitere Details.
Wenn "Kein" für die Alarmkonfiguration ausgewählt wurde, steht der Status des externen
Kontakteingangs der programmierbaren Logik von BESTlogicPlus zur Verfügung.
Das Fenster Externe Kontakteingänge finden Sie in BESTCOMSPlus® im Einstellungs-Explorer unter der
Kategorie Programmierbare Eingänge. Wenn Sie die vordere Schalttafel verwenden, navigieren Sie zu
EINSTELLUNGEN > PROGRAMMIERBARE EINGÄNGE > KONFIGURIERBARE EINGÄNGE. Das
Fenster Externe Kontakteingänge von BESTCOMSPlus wird in Abbildung 94 dargestellt.

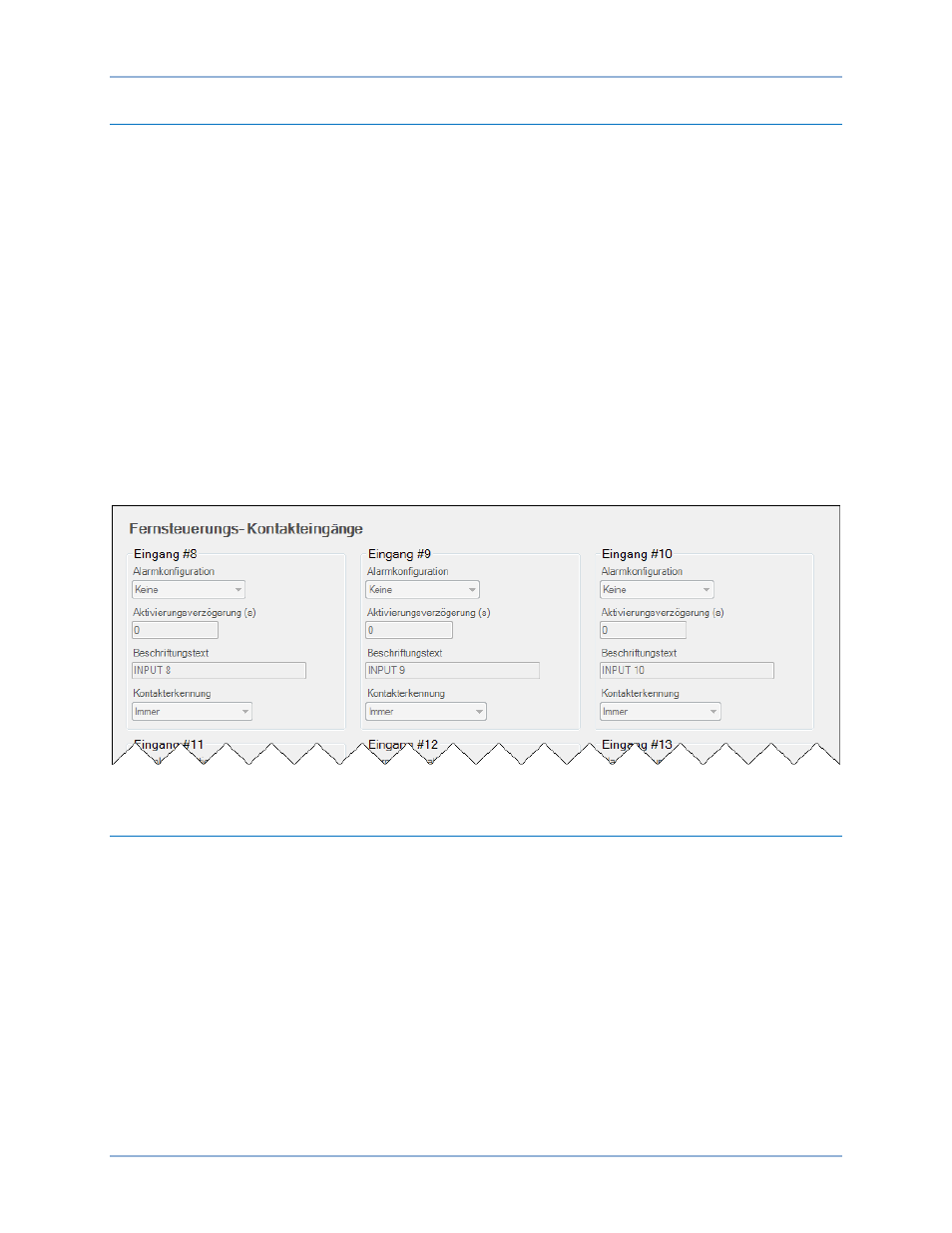

Abbildung 94. Einstellungs-Explorer, Programmierbare Eingänge, Fenster externe Kontakteingänge
Konfiguration externe Kontaktausgänge
Um die Identifizierung der Kontaktausgänge zu vereinfachen, kann jedem der Kontaktausgänge ein
benutzerdefinierter Name zugewiesen werden.
Die Kontaktausgänge werden in ein programmierbares BESTLogicPlus Logikschema eingebunden,
indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie das Kapitel
BESTLogicPlus für weitere Details.
Das Fenster Externe Kontaktausgänge finden Sie in BESTCOMSPlus ® im Einstellungs-Explorer unter der
Kategorie Programmierbare Eingänge. Wenn Sie die vordere Schalttafel verwenden, navigieren Sie zu
EINSTELLUNGEN > PROGRAMMIERBARE AUSGÄNGE > KONFIGURIERBARE AUSGÄNGE. Das
Fenster Kontaktausgänge von BESTCOMSPlus wird in Abbildung 95 dargestellt.
DGC-2020ES CEM-2020
