64 9469275990 Rev C

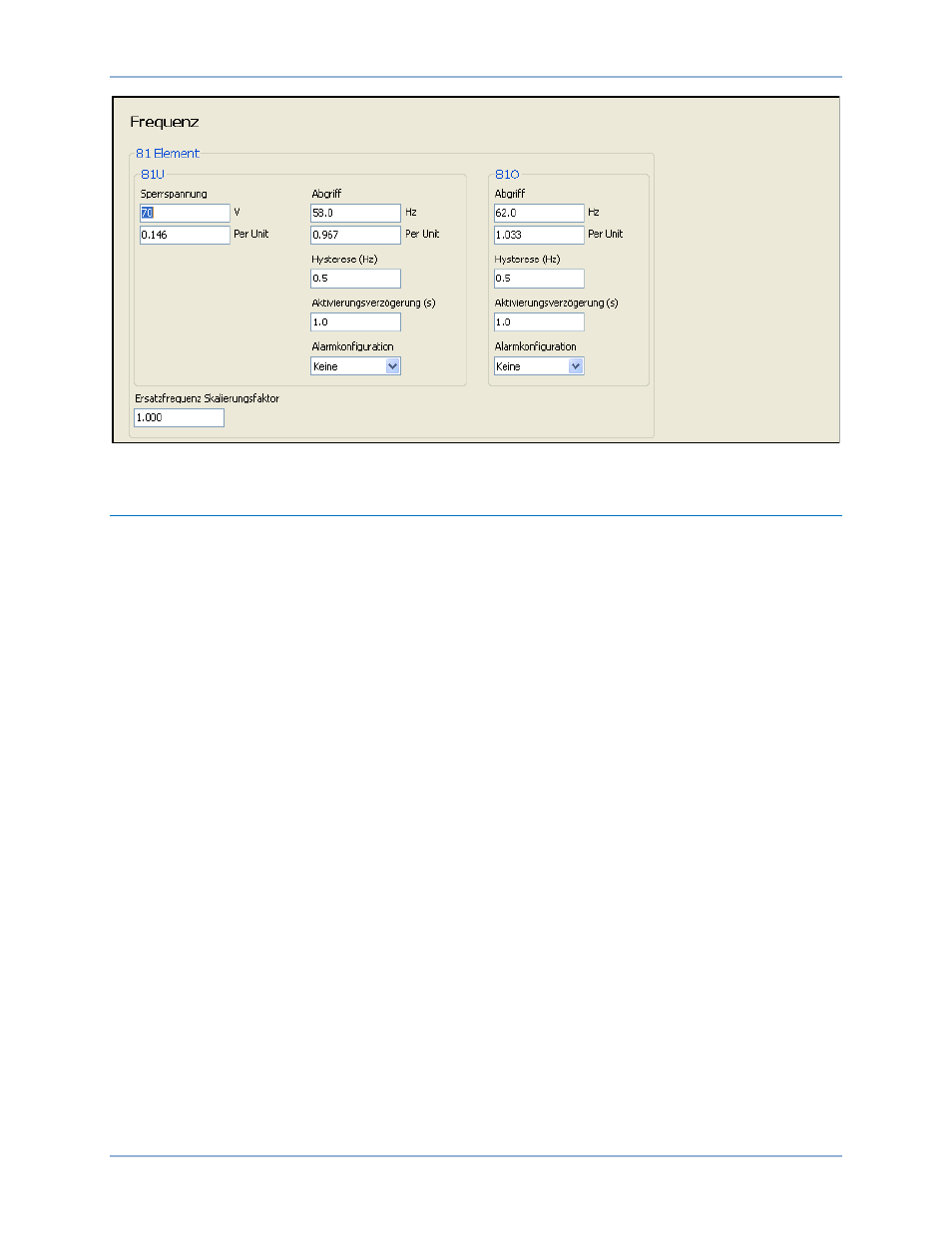

Abbildung 24. Fenster Einstellungs-Explorer, Generatorschutz, Frequenz, Frequenz (81)
Überstrom
Für dieses Element werden zwei Sätze von Überstromeinstellungen bereitgestellt: einer für dreiphasige
Generatoranschlüsse und einer für einphasige Generatoranschlüsse. Die eingegebene Abgriffeinstellung
basiert auf der Sekundärseite des CT. Wenn der DGC-2020ES einen Kontakteingang für Einphasen-
Übersteuerung empfängt, schalten die Überstrom Schutzeinstellungen automatisch von den Überstrom-
Schutzeinstellungen für drei Phasen auf die Einstellungen für eine Phase.
Wenn einer der Phasenströme für die Dauer der Überstrom-Zeitverzögerung über die Abgriffeinstellung
ansteigt, wird ein Überstromzustand gemeldet. Der Benutzer kann einstellen, ob eine Überstrommeldung
einen Voralarm (Warnung) oder einen Alarm (Abschaltung) auslöst. Eine Überstrommeldung kann vom
Benutzer auch dafür konfiguriert werden, einen programmierbaren Ausgang zu schließen.
Ein Skalierungsfaktor für niedrige Leitungsspannung wird verwendet, um automatisch die Einstellungen
für den Überstromabgriff in Anwendungen anzupassen, die mehr als eine Art von Genset Verbindungen
verwenden. Die Einstellung für den Skalierungsfaktor wird verwendet, wenn der DGC-2020ES einen
Kontaktschluss an einem Kontakteingang erkennt, der für eine Übersteuerung bei niedriger
Leitungsspannung programmiert wurde. Dies löst eine Skalierung der Schutzeinstellungen aus. Der Wert
der Skalierungsfaktoreinstellungen dient als Multiplikator für die Abgriffeinstellungen. Empfängt der DGC-
2020ES beispielsweise einen Skalierungsfaktor-Kontakteingang und die Einstellung für den
Skalierungsfaktor steht auf 2,000, so wird die Einstellung für den Abgriff verdoppelt (2,000
× Abgriff).
Das Element ist deaktiviert, wenn die Alarmkonfiguration auf "Kein" steht. Der Elementstatus steht der
programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur Status" ausgewählt wurde.
Einstellungen, die mit den Nennwerten der Maschine in Zusammenhang stehen, können entweder als
natürliche Stromeinheiten oder als Per-Unit Werte eingegeben werden. Wenn eine natürliche Einheit
bearbeitet wird, berechnet BESTCOMSPlus automatisch den Per-Unit Wert auf der Basis der Einstellung
für die natürliche Einheit und der damit verbundenen Nenndatenparameter (im Fenster Systemparameter,
Nenndaten). Wenn ein Per-Unit Wert bearbeitet wird, berechnet BESTCOMSPlus automatisch den
natürlichen Wert auf der Basis der Per-Unit Einstellung und der zugehörigen Nenndatenparameter.
Sind alle Per-Unit Werte zugeordnet, und die Nenndatenparameter werden geändert, berechnet
BESTCOMSPlus automatisch alle Einstellungen für natürliche Einheiten mit den veränderten
Nenndatenparametern neu.
Die folgenden Einstellungen haben natürliche Einheiten von Sekundärstrom, und die damit verknüpften
Nenndaten sind der Nenn-Sekundärphasenstrom (im Fenster Systemparameter, Nenndaten).
•
Überstrom 50 Dreiphasen-Abgriff
