Fehlerbeseitigung und systemtests
powermax
65/85
Wartungshandbuch
5-11

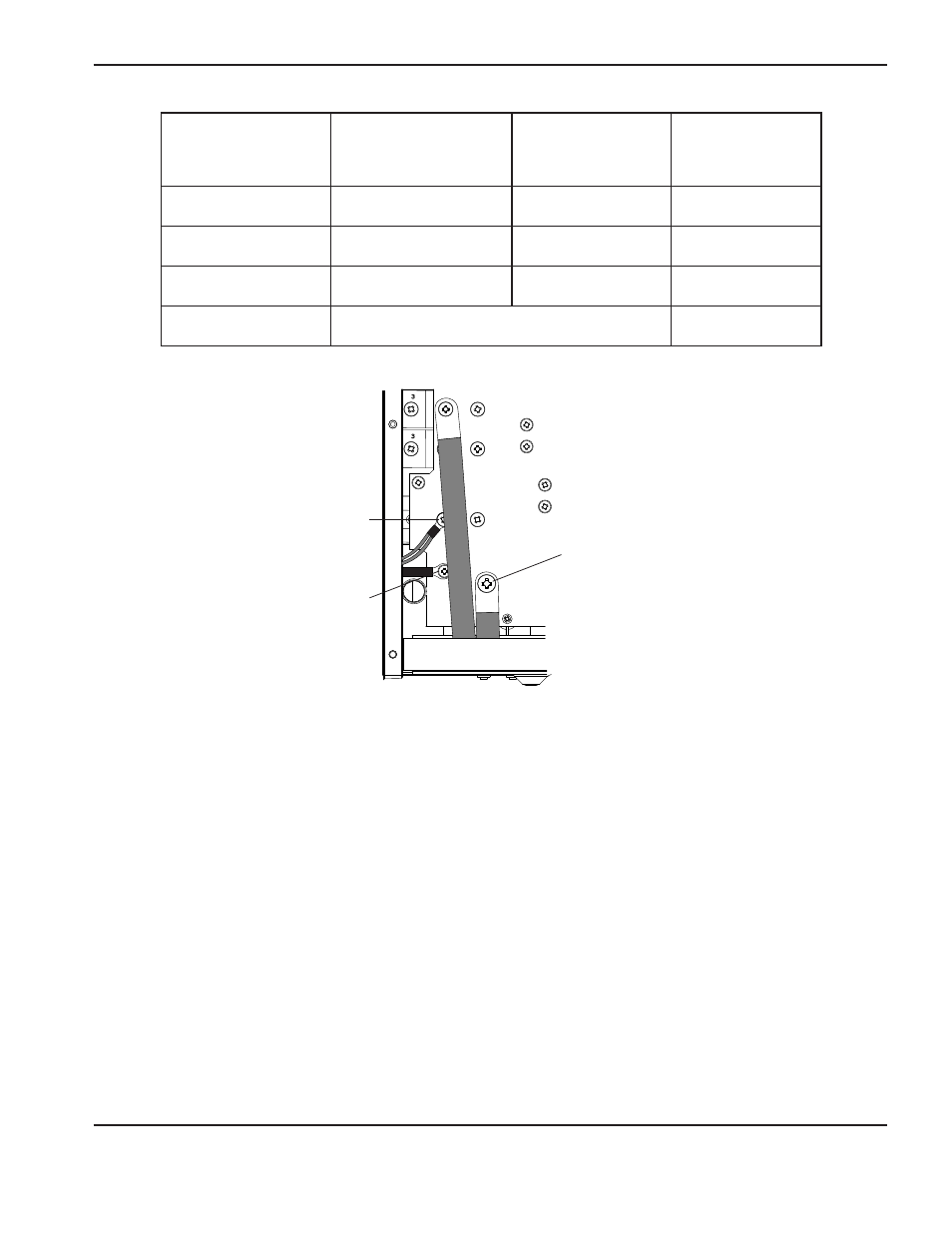

Messen Sie den
Widerstand von
200–600 V CSA
Leistungsbaukarte
400 V CE
Leistungsbaukarte Annähernde Werte
Werkstückkabel zur
Düse
J26 zum schwarzen Draht
J27 zum schwarzen
Draht
230 kΩ
Werkstückkabel zur
Elektrode
J26 zum roten Draht
J27 zum roten Draht
15 kΩ
Elektrode zur Düse
roter Draht zum
schwarzen Draht
roter Draht zum
schwarzen Draht
230 kΩ
Ausgang zu Masse
> 20 MΩ
Wenn bei der Sichtprüfung oder der Anfangswiderstandsprüfung keine Probleme festgestellt werden und die
Stromquelle nach wie vor nicht richtig funktioniert, konsultieren Sie die Anleitung zur Fehlerbeseitigung.
Anmerkung:
Die Anleitung zur Fehlerbeseitigung liefert die häufigsten Ursachen und Lösungen. Studieren Sie
zunächst den Schaltplan des Geräts, damit Sie die Funktionsweise verstehen, bevor Sie mit der
Fehlerbeseitigung fortfahren. Wenden Sie sich mit Ihrem Problem zunächst an die Technische
Serviceabteilung von Hypertherm oder die nächstgelegene Hypertherm-Werkstatt, bevor Sie ein
teures Ersatzteil kaufen.
Schwarzer Draht
Roter Draht
J28 CSA
J29 CE
J26 CSA
J27 CE
WORK
LEAD
