Fehlerbeseitigung und systemtests

powermax

65/85

Wartungshandbuch

5-13

IGBT-Testvorbereitung

Vor der Durchführung des Tests mit dem Hypertherm IGBT-Tester müssen die farbigen Leitungen wie auf der nächsten

Seite gezeigt an den IGBT angeschlossen werden.

Anmerkung: Bevor ein IGBT geprüft werden kann, muss er von allen Schaltkreisen elektrisch getrennt werden.

Wenn der IGBT in einer Stromquelle eingebaut ist, müssen vor dem Test die Leistungsbaukarte und

alle Leitungsverbindungen entfernt werden.

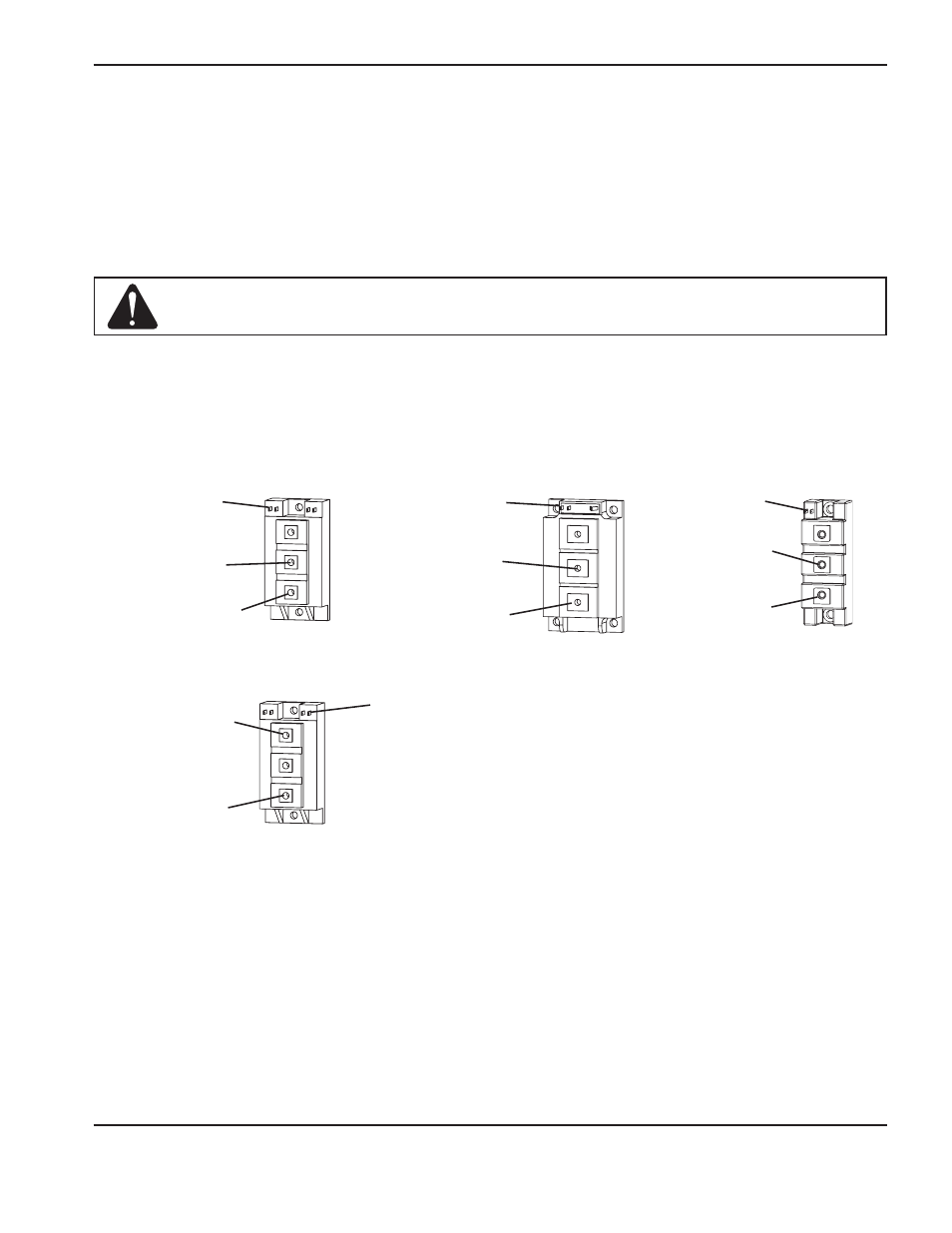

Die unten stehenden Abbildungen stellen drei gängige Konfigurationen eines IGBT dar. Jeder Anschluss des IGBT wird

mit einer Abkürzung gekennzeichnet. Sie können in einem Schaltplan, der Zahlen und Pinfunktionen anzeigt, als C, E, G

oder 1, 2, 3 gekennzeichnet sein.

Gelbe Leitung

Gate 2 (G2)

Schwarze Leitung

Emitter 2 (E2)

Rote Leitung

Kollektor 2 (C2)

IGBT, Inverter

Test 1

Gelbe Leitung

Gate (G)

Schwarze Leitung

Emitter (E)

Rote Leitung

Kollektor (C)

IGBT, BLK

Gelbe Leitung

Gate (G)

Rote Leitung

Kollektor (C)

Schwarze Leitung

Emitter (E)

IGBT,

Pilotlichtbogen

IGBT, Inverter

Test 2

Gelbe Leitung

Gate 1 (G1)

Rote Leitung

Kollektor 1 (C1)

Schwarze Leitung

Emitter 1 (E1)

Vorsicht: Das Unterlassen der Isolierung des IGBT kann zu unrichtigen Messergebnissen

und/oder Schäden am IGBT-Tester führen.
