Auswechseln der Komponenten
6-8
powermax
65/85 Wartungshandbuch

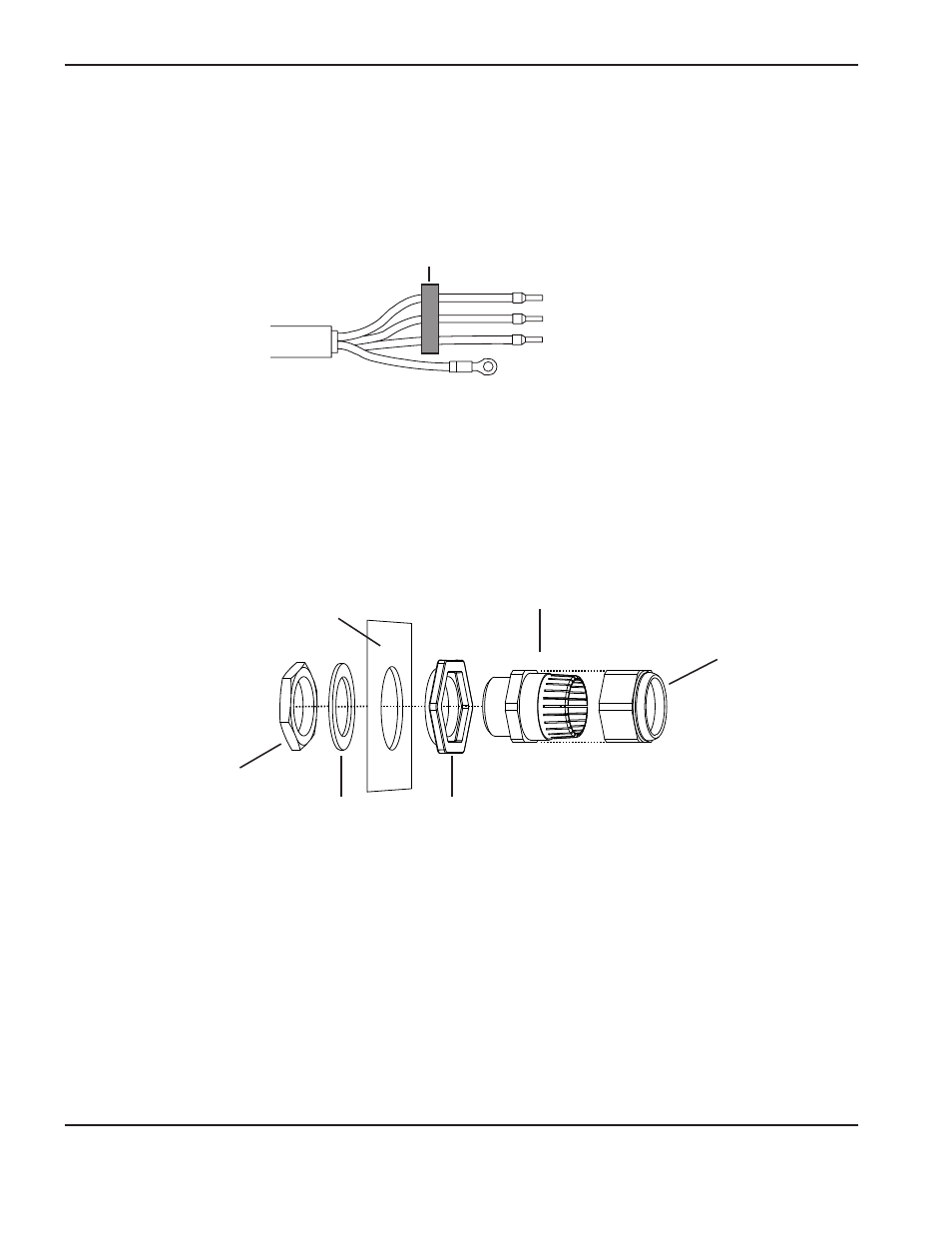

Zugentlastungshaltemutter
Zugentlastung
Rückseite der
Stromquelle
Alu-Unterlegscheibe Zugentlastungsadapter
Zugentlastungsmutter in
der Stromquelle
L1 Braun
Ferritkern
Schwarz
Grau
Grün/Gelb
L2
L3
Nr. 10
1. Wenn Sie die alte Zugentlastung ersetzen:
a. Schieben Sie die neue Zugentlastung durch den Zugentlastungsadapter und in das Loch auf der Rückseite der
Stromquelle.
b. Legen Sie die Alu-Unterlegscheibe über die Zugentlastung in der Stromquelle.
c. Befestigen Sie die Zugentlastung mit der neuen Zugentlastungsmutter an der Innenseite der Stromquelle.
Ziehen Sie die Mutter zunächst handfest an und danach etwas fester.
Neues dreiphasiges Netzkabel installieren (CE-Typ)
In CE-Geräten ist das Standardzugentlastungsloch an der Rückseite der Stromquelle für die Aufnahme des schmaleren
CE-Netzkabels zu groß. Daher enthält der CE-Netzkabel-Bausatz einen Adapter zur Reduzierung der Lochgröße.
Der Bausatz enthält auch eine Alu-Unterlegscheibe für die Zugentlastungsmutter zur sicheren Befestigung der
Zugentlastung in der Stromquelle. Siehe Abbildungen unten.
Masse (GND)
