Auswechseln der Komponenten
6-14
powermax
65/85 Wartungshandbuch
Luftfilterelement ersetzen
1. Schalten Sie den Strom ab (OFF), trennen Sie das Netzkabel und die Gasversorgung.
2. Positionieren Sie die Rückseite der Stromquelle so, dass das Luftfiltergehäuse leicht zugänglich ist.
3. Entfernen Sie den Verschleißteilsatz, der neben dem Filtergehäuse an der Rückseite mitgeliefert wurde.
4. Greifen Sie das Filtergehäuse mit der rechten Hand.
5. Drücken Sie den Entriegelungshebel herunter und drehen Sie das Filtergehäuse etwa 45 Grad nach rechts.
6. Ziehen Sie das Filtergehäuse zum Herausnehmen gerade nach unten. Das weiße Filterelement und die
Befestigungsmutter kommen zum Vorschein.
7. Lösen Sie durch Drehen gegen den Uhrzeigersinn die Plastikmutter, mit der das Filterelement befestigt ist.
8. Ersetzen Sie das verschmutzte Element durch ein neues. Ziehen Sie die Plastikmutter durch Drehen im
Uhrzeigersinn wieder handfest an.
9. Reinigen Sie das Filtergehäuse.
10. Setzen Sie das Filtergehäuse so ein, dass sich der Entriegelungshebel etwa 45 Grad rechts von der Mitte befindet.
Dies ist die gleiche Ausrichtung wie beim Herunterziehen und Herausnehmen des Filtergehäuses.
11. Richten Sie das Filtergehäuse (mit Metallschutz) vertikal aus und drücken Sie es nach oben gegen die Fassung.
Dabei hilft es, den linken Zeigefinger unter die Mutter unten am Gehäuse zu legen.
12. Wenn das Gehäuse richtig sitzt, drehen Sie es 45 Grad nach links, bis der Entriegelungshebel hörbar einrastet.
13. Schließen Sie die Gasversorgung wieder an die Stromquelle an und suchen Sie nach Undichtigkeiten.
14. Schließen Sie die Stromversorgung wieder an.

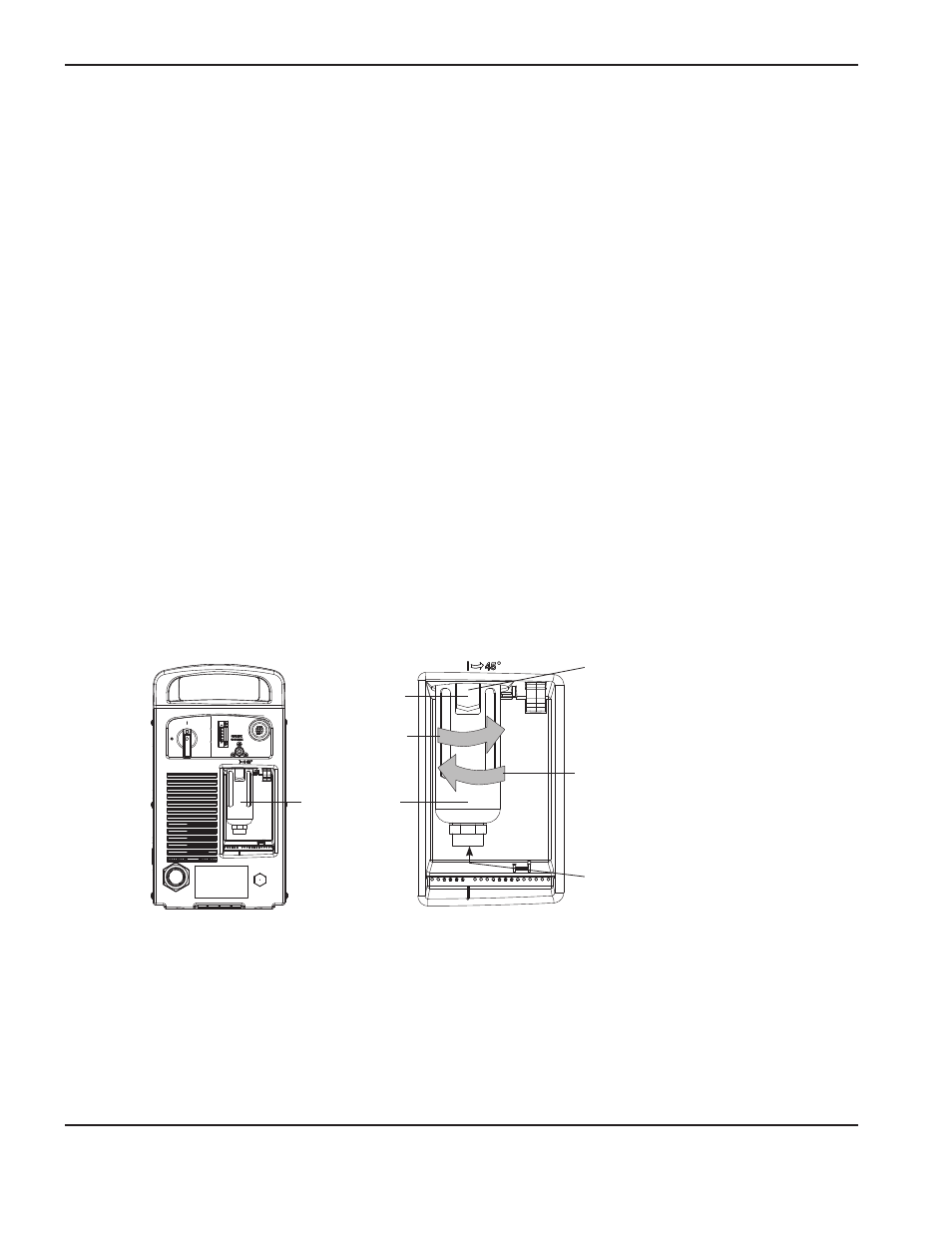

Filtergehäuse
Filtergehäuse
beim Einsetzen
hier anheben.
Das weiße
Filterelement und die
Befestigungsmutter
aus Plastik kommen
nach Entfernen des
Filtergehäuses zum
Vorschein.
Ausbau
Einbau
Entriegelungshebel
