Fehlerbeseitigung und systemtests
5-18
powermax
65/85 Wartungshandbuch
WORK
LEAD
J13
J2
J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12

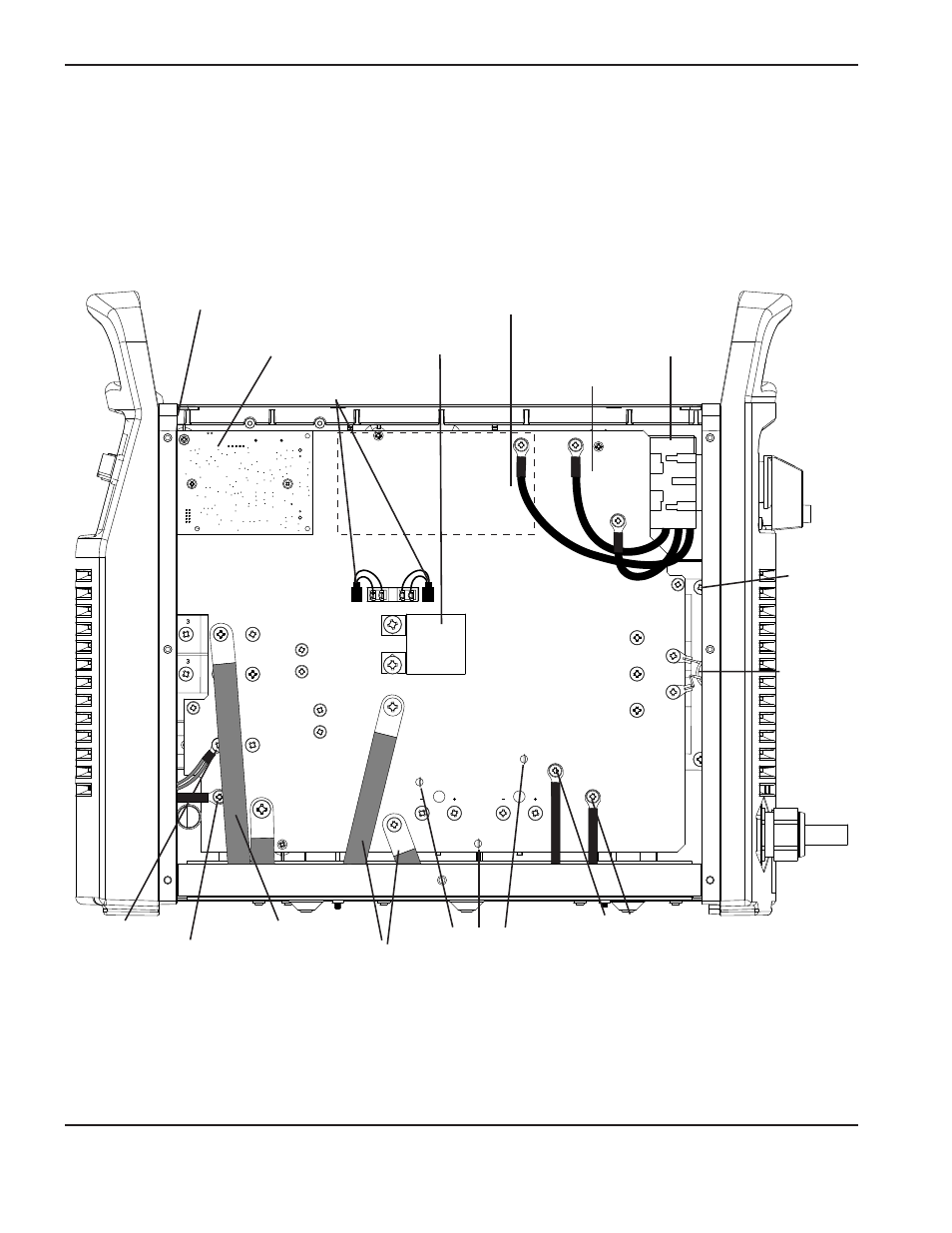

380/400 V CE Stromquelle Übersicht
Netzschalter (S1)
Leistungsbaukarte
Sperrwandler Steuerbaukarte
Digitalsignalprozessor-
(DSP-) Karte
Testpunkte
Masse
Gate-
Steueranschlüsse
3uF-Kondensator
MOV Sub-
Baugruppe
BLK-Drosseldrähte
Transformatordrähte
Düsendraht
Elektrodendraht
Ausgangsdrosseldraht
