Auswechseln der Komponenten
powermax
65/85 Wartungshandbuch 6-3
Mylar-Absperrung wieder anbringen
1. Entfernen Sie den Metallsteg an der Oberseite der Stromquelle und ziehen Sie die Vorderseite leicht heraus, um
den Einbau der Mylar-Absperrung zu erleichtern.

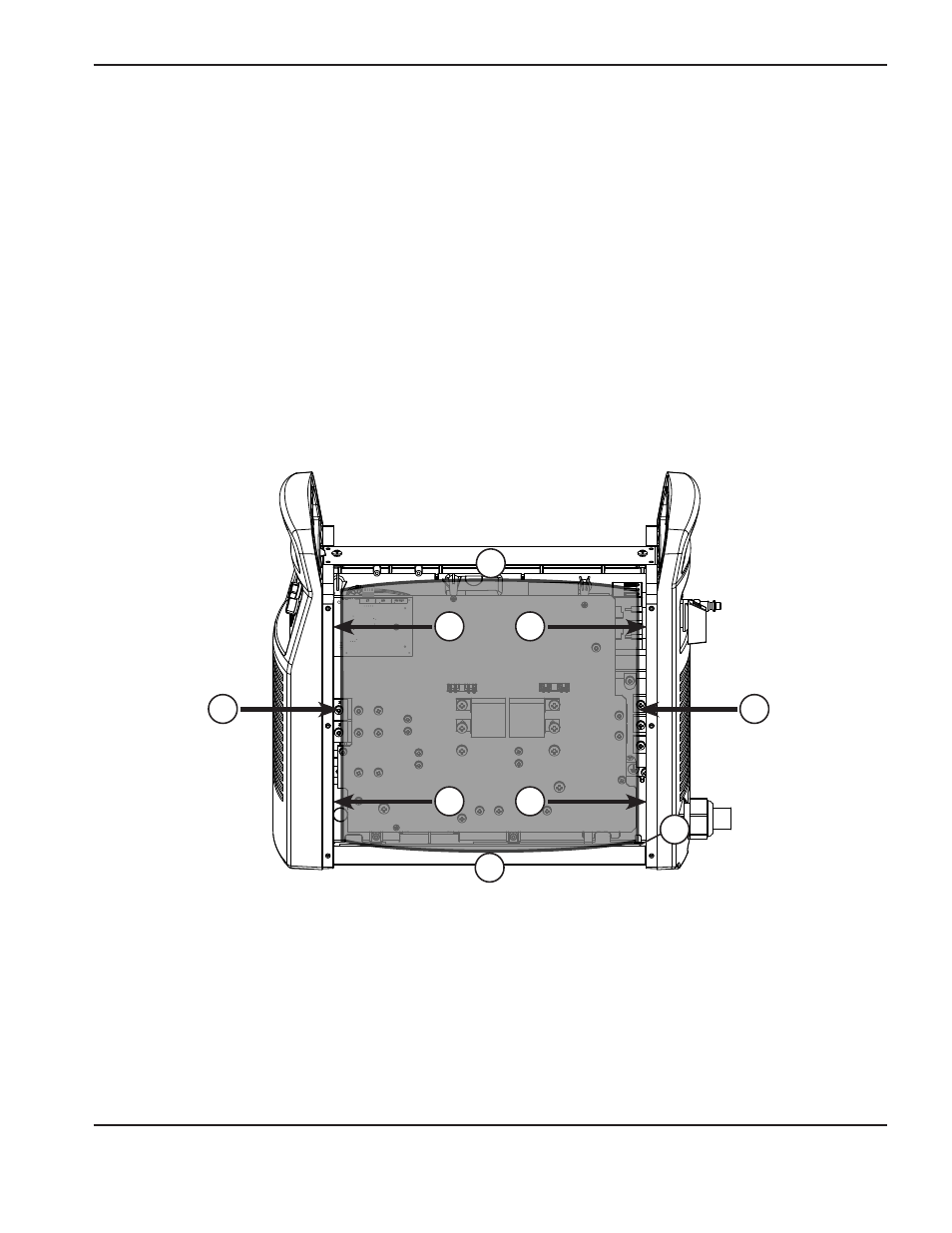

2. Schieben Sie die Seiten (1) der Mylar-Absperrung vorsichtig ein, so dass die Absperrung an der Ober- und
Unterseite (2) leicht nach außen gebogen ist.
3. Schieben Sie die Seiten der Mylar-Absperrung hinter den Rahmen (3) der Stromquelle. Achten Sie darauf, dass Sie
die Drähte nicht beschädigen oder versehentlich von den Steckverbindern trennen.
4. Biegen Sie die Oberseite der Absperrung vorsichtig an der Perforation, so dass sie an der Stromquelle oben nach
außen gebogen wird.
5. Schieben Sie die Absperrung nach unten, so dass die Unterkante in den Rahmen (4) der Stromquelle fasst.
6. Bringen Sie den Metallsteg an der Oberseite der Stromquelle wieder an, um die Vorder- und Rückseite zu
befestigen. Achten Sie darauf, dass keine Drähte eingeklemmt werden. Richten Sie den Schlitz im Steg auf die
Kunststoffnase an der Vorderseite aus und drücken Sie den Steg gerade nach unten. Die vier Stifte im Steg rasten
an der Vorder- und Rückseite ein.
