Brennerkonfiguration
powermax
65/85 Wartungshandbuch 3-19
3
4
12
13
14
5
6

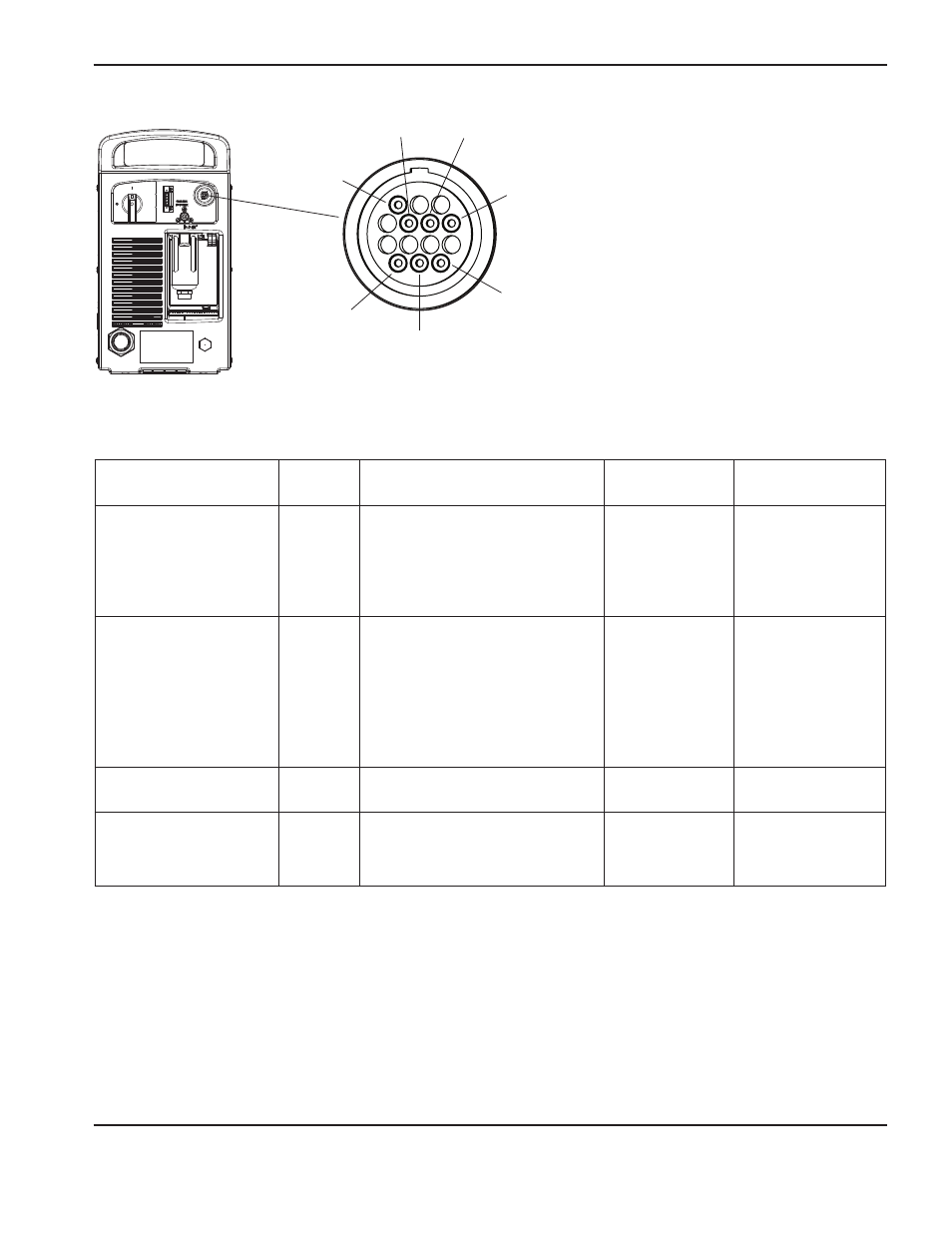

Ziehen Sie beim Anschließen des Powermax65 oder Powermax85 mit einem Maschinenschnittstellenkabel an eine
Brennerhöhensteuerung oder eine CNC-Steuerung die nachstehende Tabelle hinzu.
Signal Typ Anmerkungen Anschluss-
buchsen Externe
Kabeldrähte
Start (Plasmastart) Eingang Normalerweise geöffnet.
18 VDC Leerlaufspannung bei
START-Anschlussklemmen.
Benötigt potenzialfreien Schließer,
um aktiviert zu werden.
3, 4 Grün, schwarz
Übertragung
(Maschinenvorschubstart)
Ausgang Normalerweise geöffnet.
Potenzialfreier Schließer, wenn der
Lichtbogen übertragen wird.
Maximal 120 VAC/1 A am
Maschinenschnittstellenrelais
oder Schaltgerät (vom Kunden
bereitgestellt).
12, 14 Rot, schwarz
Masse Masse 13
Spannungsteiler Ausgang Geteiltes Lichtbogensignal von
20:1, 21,1:1, 30:1, 40:1, 50:1
(liefert maximal 18 V).
5 (-), 6 (+) Schwarz (-), weiß (+)
