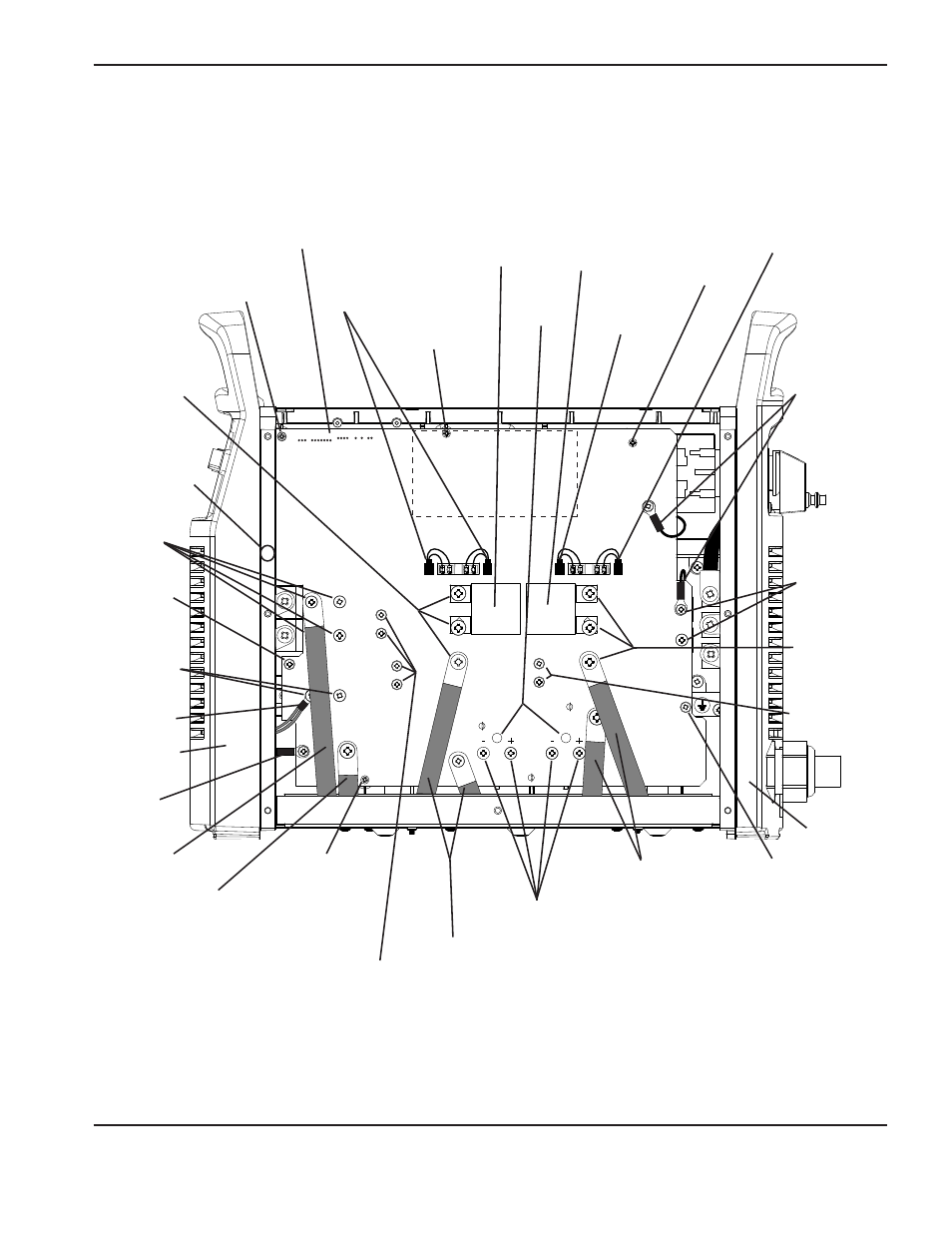

Auswechseln der Komponenten
powermax
65/85
Wartungshandbuch
6-23
Beschaltungs-
widerstands-
drähte
200–600 V CSA Leistungsbaukarte
WORK
LEAD
BLK
BLK
J13
J16
J17
J18
J19
J26
J29
TP12
J28
TP10
TP11
J5, J4, J3, J2 und J1
Gate-Steueranschlüsse
Gate-
Steueranschlüsse
Kühlkörper
Befestigungsschraube
Kühlkörper
Befestigungsschraube
Pilotlichtbogen-
IGBT-Schrauben
(2)
BLK-Drosseldrähte
Kondensatorschrauben
Baukarten-
Befestigungsschraube
Baukarten-
Befestigungsschraube
Baukarten-
Befestigungsschraube
Eingangsbrücken-
Schrauben (2)
Transformatordrähte
Ausgangsdrosseldraht
Elektrodendraht
Baukarten-
Befestigungsschraube
Werkstückkabel
3uF-Kondensator
3uF-Kondensator
Sichtlöcher
Beschaltungswiderstands-Schrauben (4)
Diodenschrauben
(4)
Düsendraht
Inverter-IGBT-
Schrauben (3)
Kühlkörper-
Befestigungsschraube
(hinter der Kante der
Vorderseite)
Beschaltungs-
widerstands-
Schrauben (2)
BLK-IGBT-
Schrauben (3)
Vorderseite
Rückseite
BLK-Temperatursensor
