Auswechseln der Komponenten
powermax
65/85
Wartungshandbuch
6-15
Luftfilterbaugruppe ersetzen
1. Schalten Sie den Strom ab (OFF), trennen Sie das Netzkabel und die Gasversorgung.
2. Nehmen Sie die Abdeckung der Stromquelle ab.
3. Nehmen Sie das Filtergehäuse vom Luftfilter an der Rückseite der Stromquelle ab. Sehen Sie hierzu die
Anweisungen und die Abbildung auf Seite 6-14 Luftfilterelement ersetzen.
4. Trennen Sie die beiden Drähte an der Oberseite des Druckwächters.
5. Trennen Sie den Erdungsdraht vom Luftfiltergehäuse.
6. Trennen Sie den Gasversorgungsschlauch vom Luftfilter. Ziehen Sie den orangefarbenen Ring am Einschub-
Schlauchverbinder zurück und ziehen Sie den Schlauch aus dem Steckverbinder.
7. Entfernen Sie die drei Schrauben, die die Gasarmatur an der Rückseite halten.
8. Bauen Sie die alte Luftfilterbaugruppe aus.

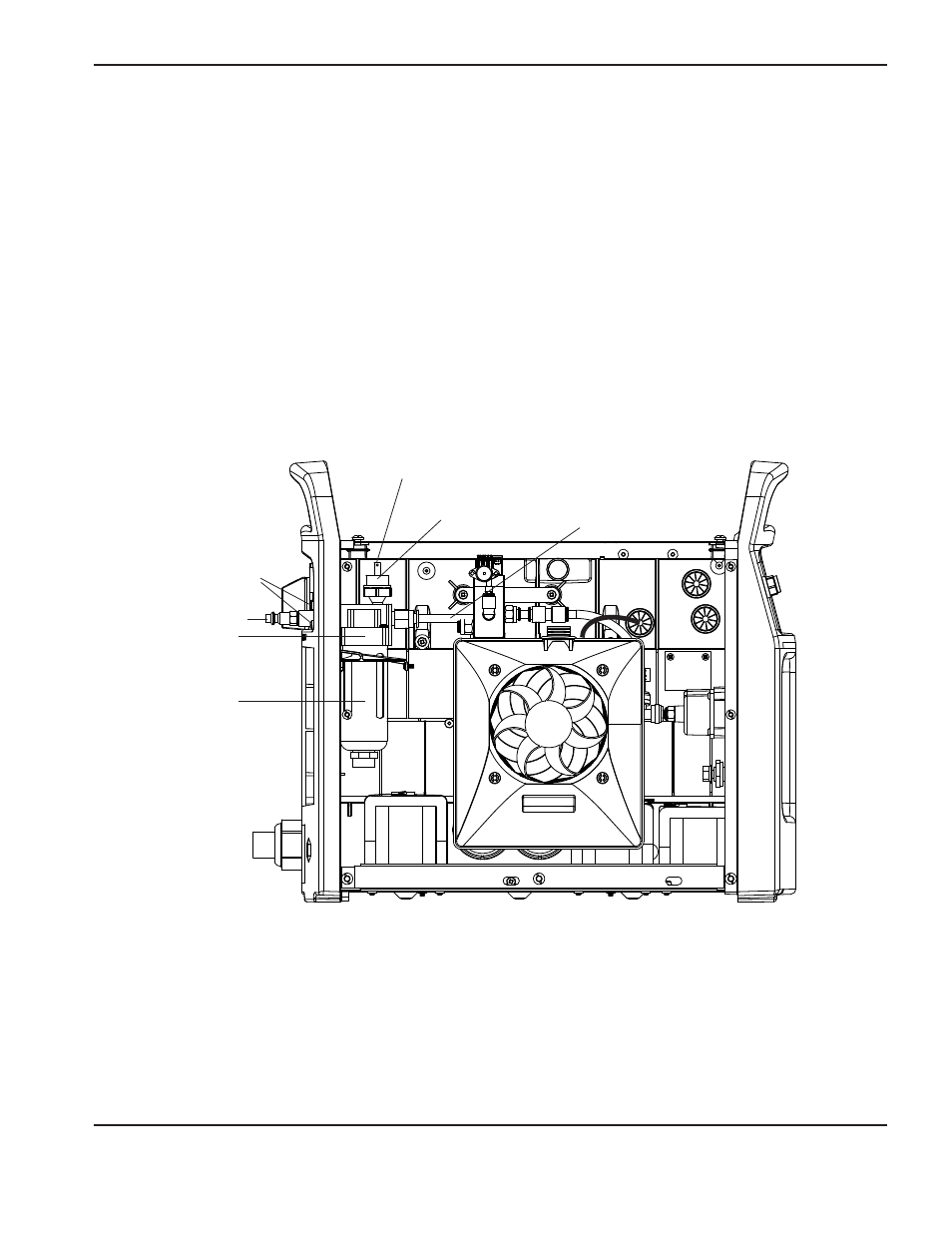

Luftfilter
Gasarmatur
Schrauben
Filtergehäuse
Gasversorgungsschlauch
Druckwächter
Drahtverbinder
