Teile
7-2
powermax
65/85 Wartungshandbuch

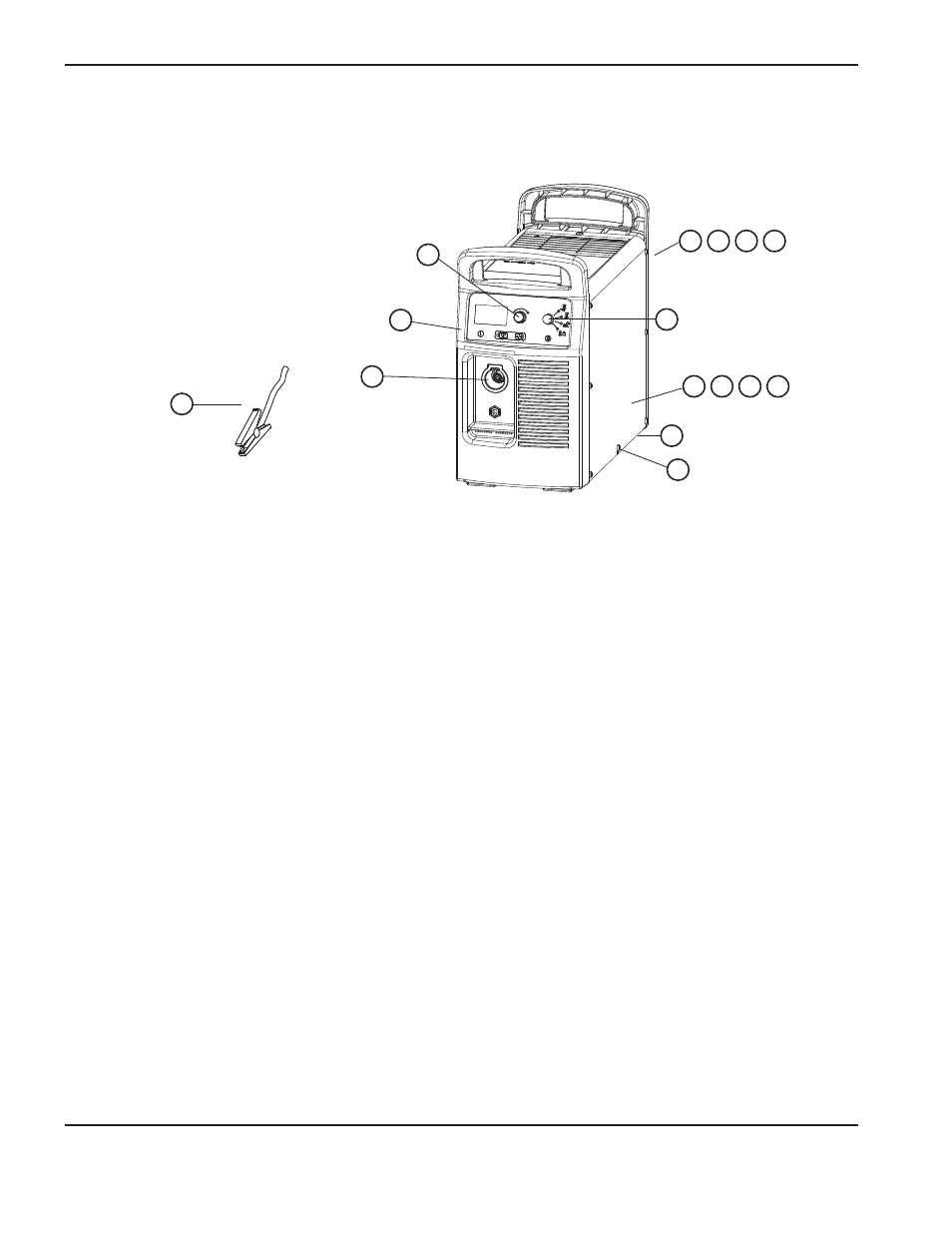

Teile der Stromquelle
Vorderseite außen
Teil Teile-Nummer Beschreibung
228649 Bausatz: Powermax65 Etiketten, CSA
228650 Bausatz: Powermax65 Etiketten, CE
228651 Bausatz: Powermax85 Etiketten, CE
228652 Bausatz: Powermax85 Etiketten, CSA
1 228643 Bausatz: Powermax65 und Powermax85 Vorderseite
2 228645 Bausatz: Powermax65 CSA-Hinterseite
3 228646 Bausatz: Powermax65 CE-Hinterseite
4 228647 Bausatz: Powermax85 CSA-Hinterseite
5 228653 Bausatz: Powermax85 CE-Hinterseite
6 228642 Bausatz: Powermax65 und Powermax85 Abdeckungsschrauben
7 228666 Bausatz: Powermax65 CSA-Stromquellenabdeckung mit Etiketten
8 228674 Bausatz: Powermax65 CE-Stromquellenabdeckung mit Etiketten
9 228676 Bausatz: Powermax85 CSA-Stromquellenabdeckung mit Etiketten
10 228675 Bausatz: Powermax85 CE-Stromquellenabdeckung mit Etiketten
11 108797 Regler
12 108732 Betriebsartwähler
13 228710 Bausatz: Powermax65 und Powermax85 Ersatz-FastConnect TM (Stromquellenhälfte)
14 228640 Bausatz: Powermax65 und Powermax85 Bodenplatte
15 Werkstückkabel (siehe Seite 7-20 Zubehörteile für eine vollständige Liste der
Werkstückkabel mit Bausatznummern)
1
2 3 4 5
6
7 8 9 10
11
12
13
15
14
