Fehlerbeseitigung und systemtests
5-48
powermax
65/85 Wartungshandbuch
Test 6 – Brenner klemmt offen (TSo)
Problem: Beim Einschalten tritt kein Fehler auf, aber der Störfallcode 0-30 wird beim Versuch, den Brenner zu zünden,
auf dem Bedienerbildschirm angezeigt.
Stellen Sie sicher, dass alle Verschleißteile ordnungsgemäß im Brenner installiert sind.
In einem Gerät, das mit installiertem Brenner und installierten Verschleißteilen im Leerlauf (kein Startsignal) arbeitet,
sollte ein Durchgang zwischen den schwarzen Doppeldrähten am mittleren Anschluss des Pilotlichtbogen-IGBTs
und dem roten, an J28 angeschlossenen Draht sein. Wenn Gas durch den Brenner strömt (Gastestmodus 1), sollte
zwischen diesen beiden Punkten ein sehr hoher Widerstand sein.
Anmerkung: Um das Gerät in den Gastestmodus zu schalten, rufen Sie den Wartungsbildschirm auf
(siehe Seite 5-21 Anzeige des Wartungsbildschirms), bewegen den Cursor auf „G“ (Gas)
und schalten mit dem Stellknopf auf „1“ (Gastestmodus) um.
WORK
LEAD
J26
J28
WORK
LEAD
J26
J28

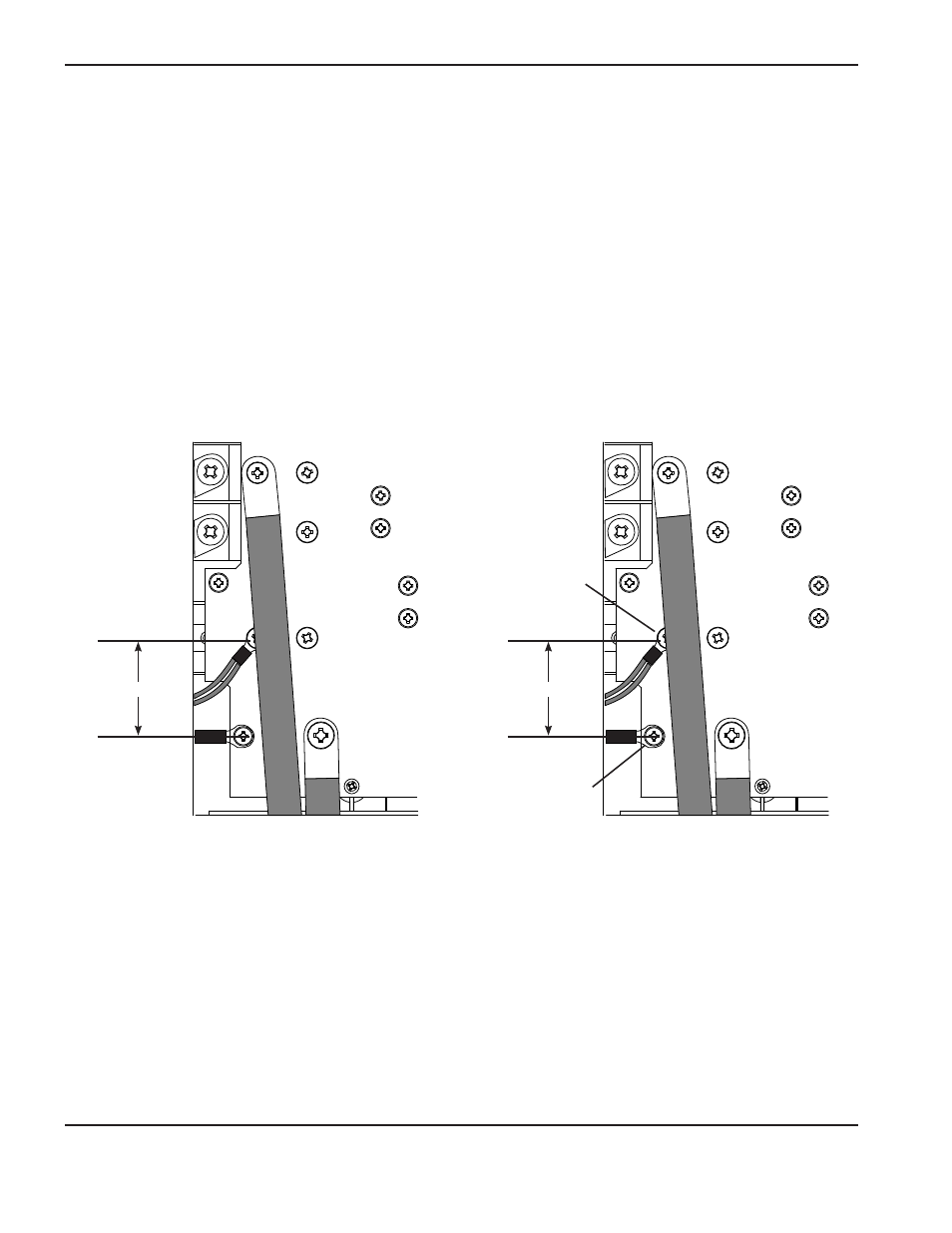

Gastestmodus 0 Gastestmodus 1
<5 Ω >10 kΩ
Durchgang mit
Düse oder Brenner-
Außengehäuse
Durchgang mit
Gerät negativ
