Brennerkonfiguration
powermax
65/85 Wartungshandbuch 3-9
7. Trennen Sie den Drahtverbinder am Kappensensorschalter.
8. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schraube, mit der das Pilotkabel am Brennerkörper
befestigt ist.
9. Lösen Sie die Mutter, mit der die Gasversorgungsleitung am Brennerschlauch befestigt ist, mit einem 1/4-Zoll-
und einem 3/8-Zoll-Schraubenschlüssel bzw. einem verstellbaren Schraubenschlüssel. Legen Sie den
Brennerkörper beiseite.
10. Ziehen Sie die Kupplung und den Brennerschaft nach vorne vom Brennerschlauch ab.
11. Schieben Sie die Kupplung über den Brennerschlauch.
12. Schließen Sie die Gasleitung wieder an den Brennerschlauch an.
13. Befestigen Sie das Pilotkabel des Brenners wieder mit der Schraube am Brennerkörper.
14. Schließen Sie den Drahtverbinder am Kappensensorschalter wieder an.
15. Schieben Sie die Montagemuffe von vorne über den Brennerkörper. Richten Sie die Nut vorne an der Montagemuffe
(neben einem der drei Schraubenlöcher) am Brennerkappensensor-Kontaktstift am Brennerkörper aus.
16. Befestigen Sie die Montagemuffe mit den drei Schrauben am Brennerkörper.
17. Schrauben Sie die Kupplung in die Montagemuffe.
18. Schrauben Sie die Zugentlastungsmutter in die Kupplung.
19. Schrauben Sie den Zugentlastungsmantel in die Zugentlastungsmutter.

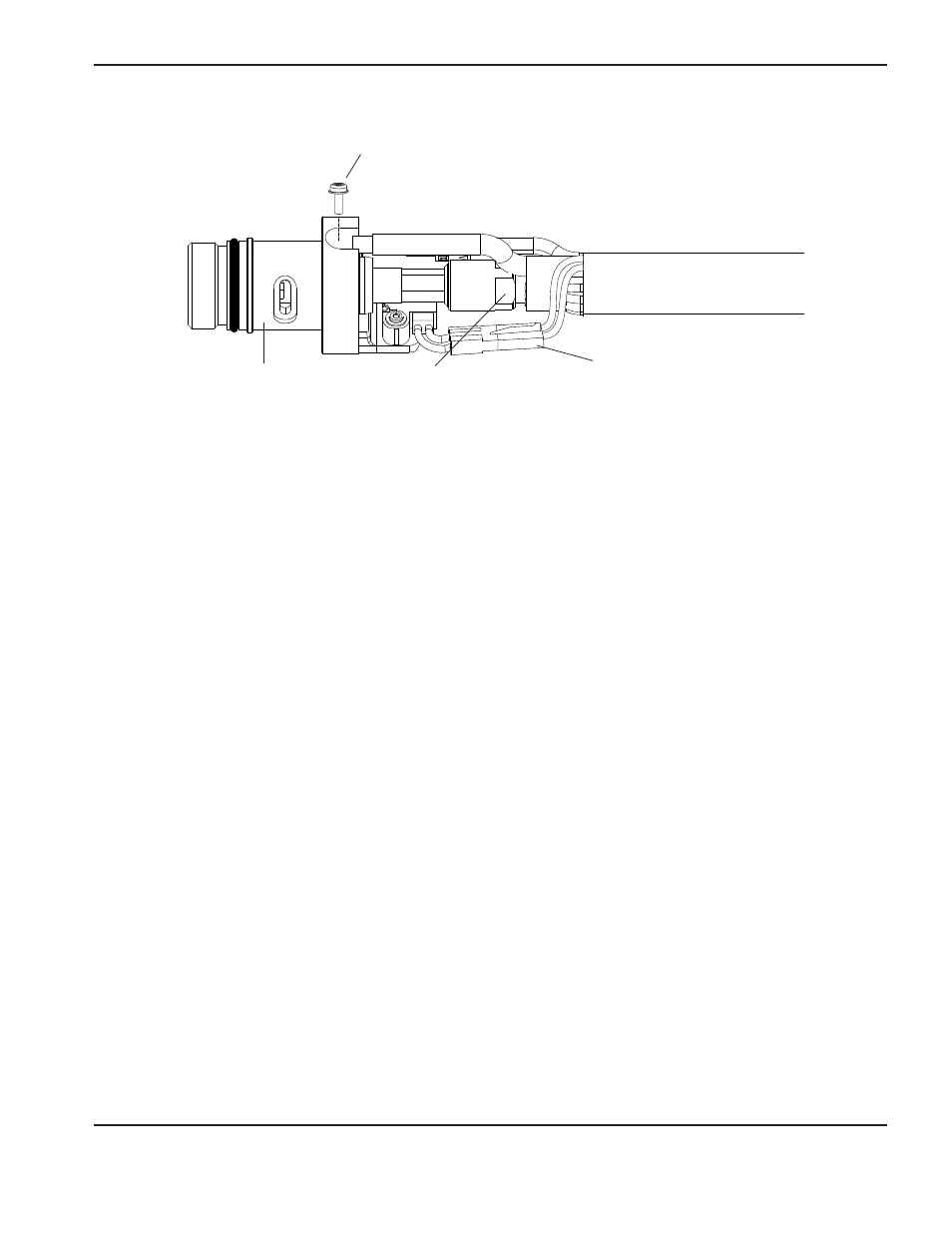

Anschluss der
Gasversorgungsleitung
Brennerkopf
Klemmschraube für
Pilotkabel
Drahtverbinder am
Kappensensorschalter
