Fehlerbeseitigung und systemtests
5-42
powermax
65/85
Wartungshandbuch
Test 3 – Ausgangsdioden

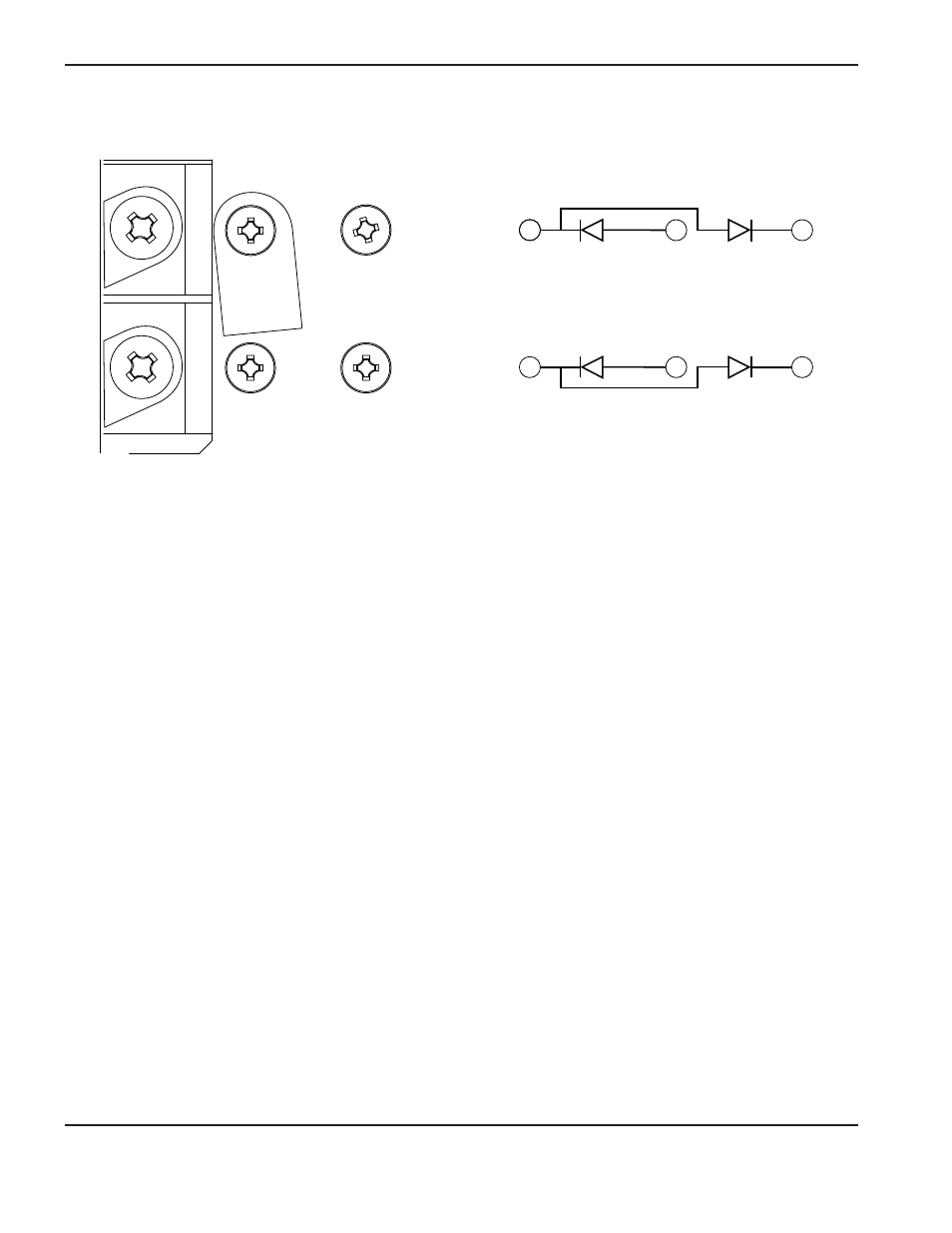

• Prüfen Sie die vier Dioden der Brücke mit einem Ohmmeter im Diodentestmodus.
• Bei jeder Diode sollte der Wert „Unterbrechung“ (sehr hoher Widerstand) sein, mit Messleitungen in einer
Richtung und 0,1–1,0 V mit den Messleitungen in der anderen Richtung.
- Wenn der Wert einer Diode niedriger als 0,1 V ist, hat sie einen Kurzschluss. Ersetzen Sie die Brücke.
- Wenn der Wert in beiden Richtungen größer als 1,0 V ist, ist die Diode unterbrochen. Ersetzen Sie die
Brücke.
Anmerkung:
In jedem Fall sollte die Masse (schwarz) auf 3 sein.
3
2
1
3
2
1
3
2
1
3
2
1
