Fehlerbeseitigung und systemtests
5-40
powermax
65/85 Wartungshandbuch

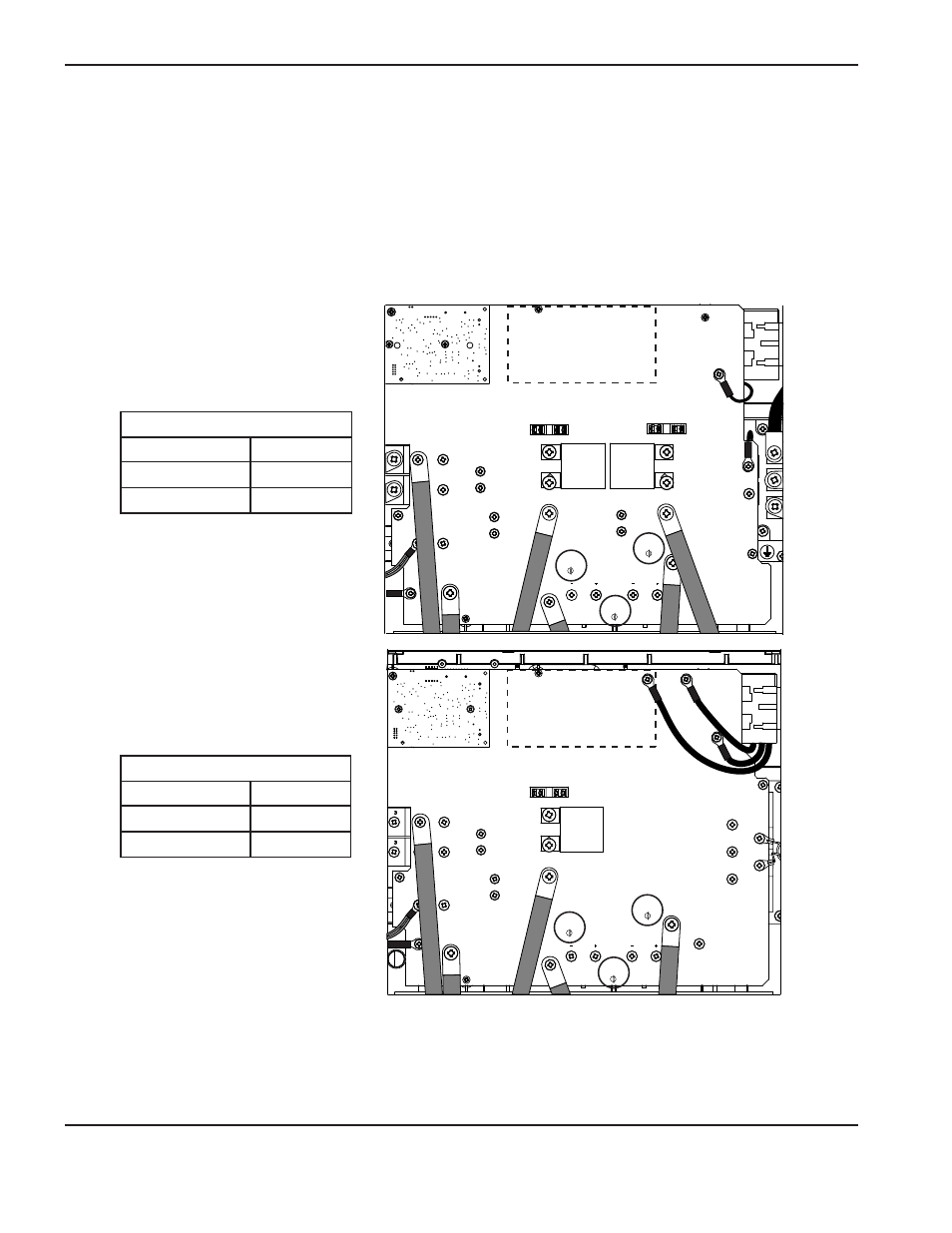

Test 2 – Gleichstrombus
Widerstandsprüfung
Anmerkung: Bei der Ermittlung der Widerstandswerte müssen alle internen Drähte der Stromquelle
angeschlossen und das Netzkabel abgesteckt sein.
• Entfernen Sie die Befestigungsschrauben von den Stützkondensatoren und ziehen Sie die Kappen von
der Leistungsbaukarte ab.
• Messen Sie die in den folgenden Tabellen beschriebenen Widerstände.
CSA
Testpunkte Wert
TP 10 und 12 25 kΩ
TP 11 und 12 25 kΩ
CE
Testpunkte Wert
TP 11 und 13 18 kΩ
TP 12 und 13 18 kΩ
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
TP12
J28
TP10
TP11
WORK
LEAD
J13
J2 J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12
• Setzen Sie die Befestigungsschrauben der Stützkondensatoren vor dem Einschalten wieder ein.
