Fehlerbeseitigung und systemtests
powermax
65/85
Wartungshandbuch
5-45
Bei betrieblichen Störfallcodes 0-40-2 und 0-40-3 oder Fehlern der Leistungsbaukarte 2-10-0 und 2-10-1
1. Entfernen Sie den Steckverbinder des Inverter-Temperatursensors auf der Rückseite oben von der
Leistungsbaukarte (J2 in CSA-Geräten oder J4 in CE-Geräten).
2. Messen Sie den Widerstand zwischen den Stiften 1 und 3 am Stecker.
3. Wenn der Widerstand nicht innerhalb ±15 % von 10 kΩ liegt, ersetzen Sie den Temperatursensor.
4. Wenn der Wert richtig ist, entfernen Sie die DSP-Baukarte und messen Sie den Widerstand zwischen den Stiften
1 und 3 auf der Leistungsbaukarte mit getrenntem Temperatursensor. Der Widerstand sollte ca. 57,6 kΩ betragen.
5. Wenn der Wert richtig ist, ersetzen Sie die DSP-Baukarte.
6. Wenn der Wert nicht stimmt, ersetzen Sie die Leistungsbaukarte.

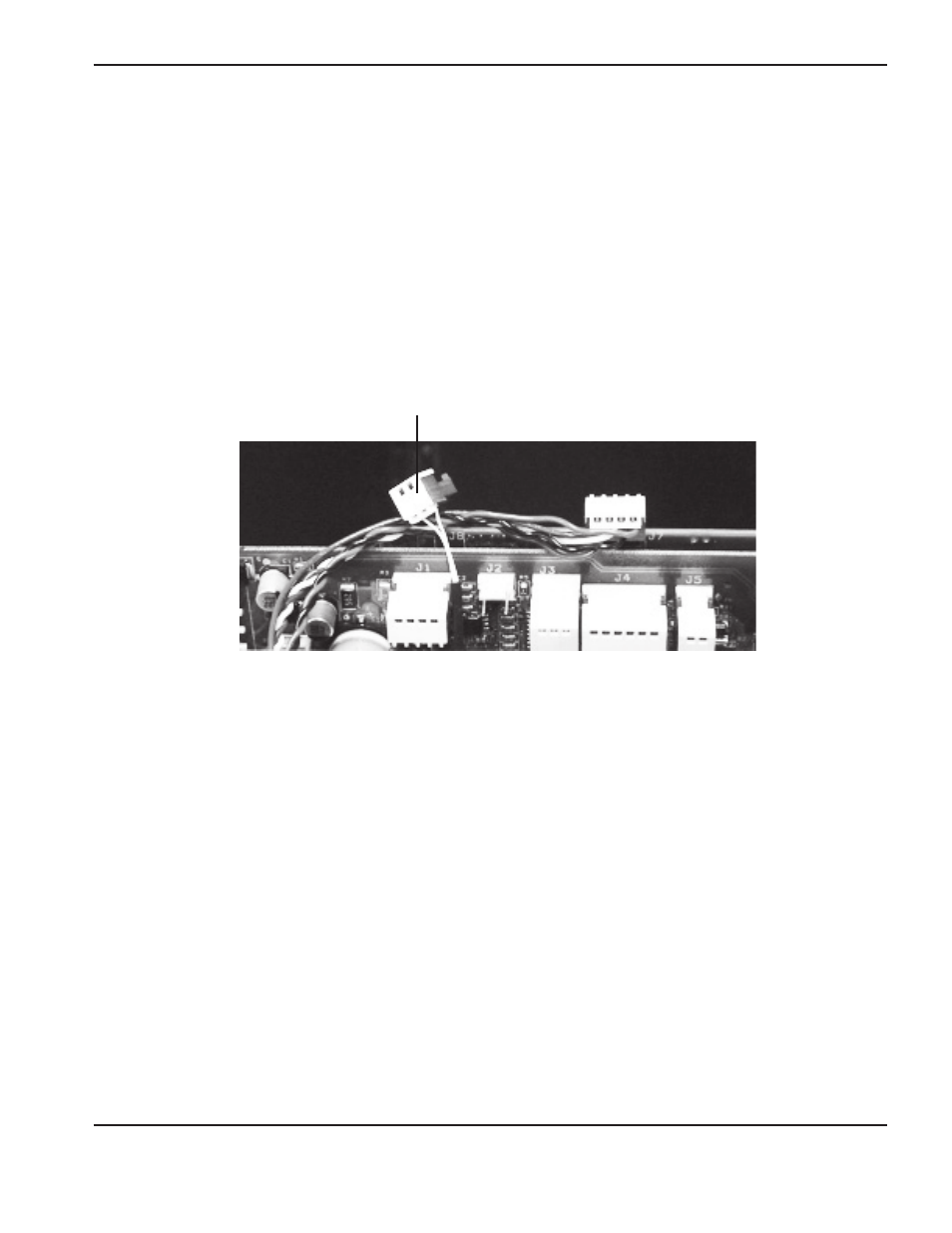

Steckverbinder des Inverter-
Temperatursensors
