Konfiguration der Stromquelle
powermax
65/85 Wartungshandbuch 2-11
Empfehlungen zum Verlängerungskabel
Die Drähte des Verlängerungskabels müssen von einer für die Kabellänge und die Systemspannung geeigneten Stärke
sein. Verwenden Sie ein Kabel, das den nationalen und örtlichen Vorschriften entspricht.
In der Tabelle auf der nächsten Seite finden Sie die empfohlene Stärke für verschiedene Längen und Netzspannungen.
Die in der Tabelle angegebenen Längen beziehen sich lediglich auf das Verlängerungskabel, nicht auf das Netzkabel
der Stromquelle.
Dreiphasiges Netzkabel – Steckerinstallation
Die CSA-Modelle der Powermax85-Stromquellen werden mit einem vieradrigen Netzkabel mit einem Querschnitt von
10 mm² geliefert. Die CE-Modelle haben ein vieradriges HAR-Netzkabel mit einem Querschnitt von 4 mm 2 . Für den
Betrieb des Powermax85 ist ein Stecker erforderlich, der nationalen und örtlichen elektrischen Vorschriften entspricht.
Der Strecker muss von einem lizenzierten Elektriker am Netzkabel angebracht werden.
Die Vorgehensweise ähnelt der Installation eines einphasigen Netzkabels, wie in Kapitel 2-10 Installation eines einphasigen

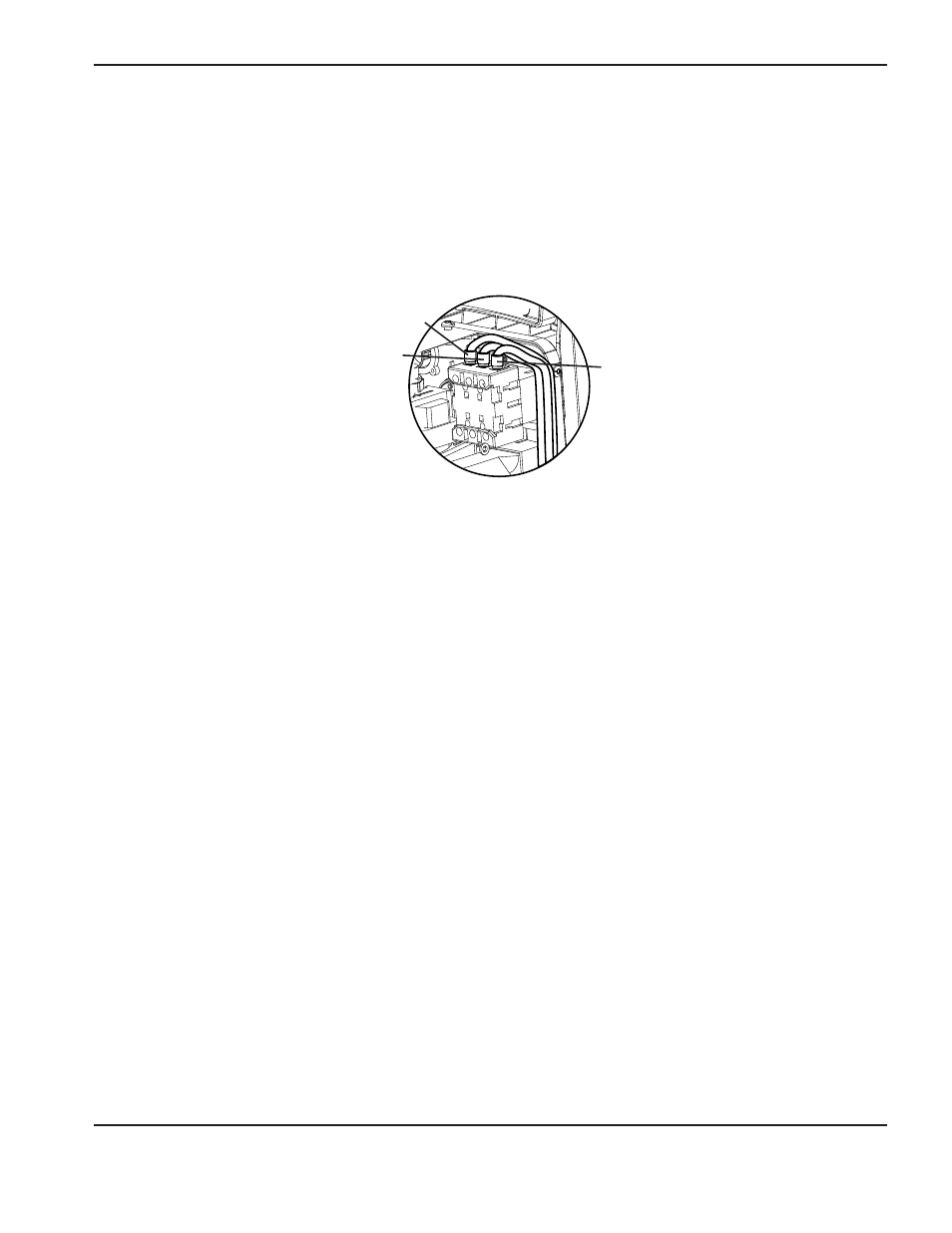

Netzkabels dargestellt. Die nachstehende Abbildung zeigt den zusätzlichen Draht, der an L3 angeschlossen wird.
L1
L3
L2
