Auswechseln der Komponenten
6-30
powermax
65/85 Wartungshandbuch
3
3
3
1
1
65 A CSA
2
2
Anmerkung: „3“ auf der linken Seite

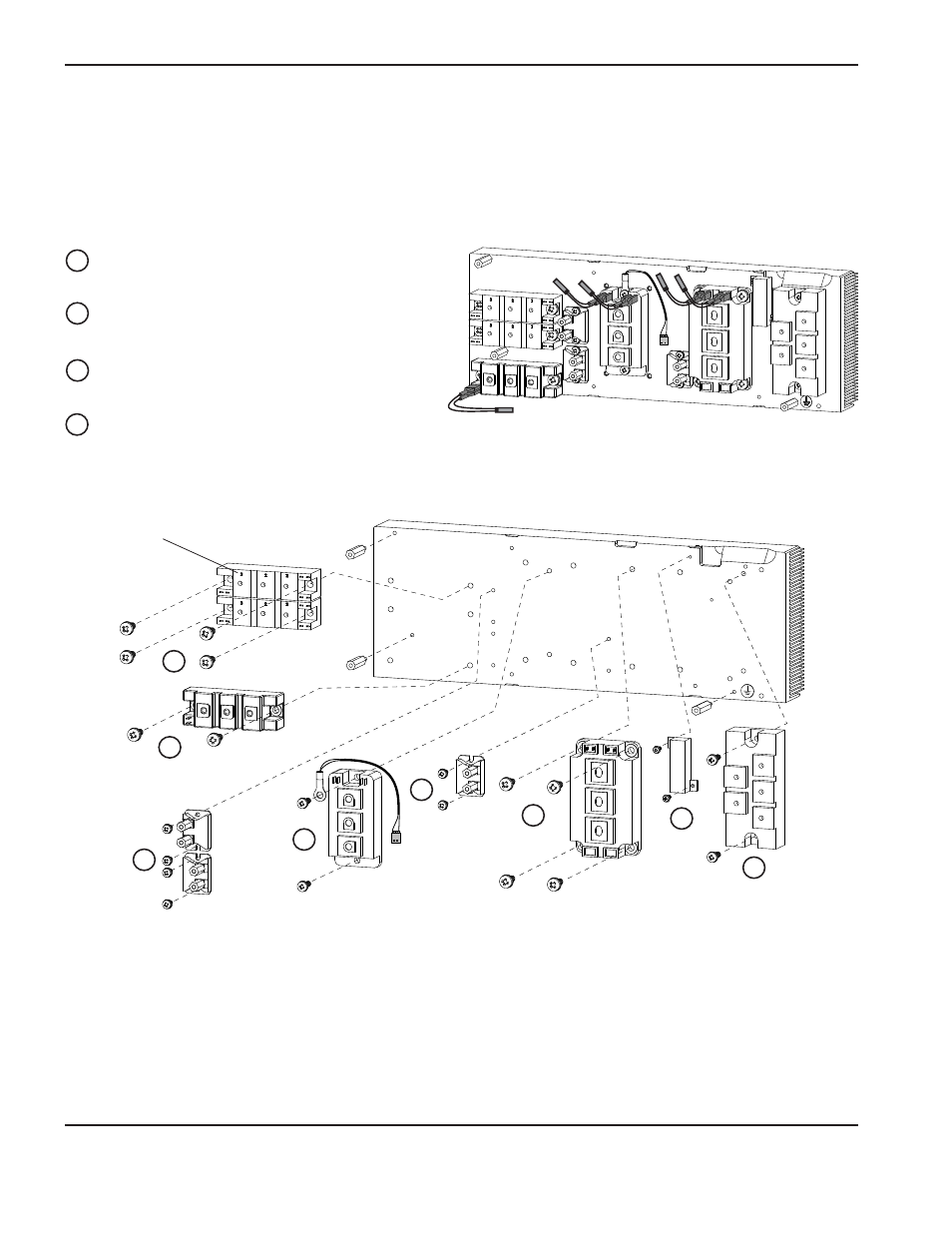

Wenn Sie eine Komponente am Kühlkörper befestigen, drehen Sie alle Schrauben zunächst vorsichtig ein und ziehen
Sie sie dann mit dem vorgeschriebenen Drehmoment fest.
Anmerkung: Alle aufgelisteten Schrauben sind Flachkopf-Kreuzschlitzschrauben.
4
Mit einem Drehmoment von 17,3 kg cm
anziehen. M4 X 10 2SEM
Mit einem Drehmoment von 23 kg cm anziehen.
M5 X 16 2SEM
Mit einem Drehmoment von 40 kg cm anziehen.
M6 X 16-12,5 2SEM TRI CHRM
Mit einem Drehmoment von 11,5 kg cm
anziehen. M3 X 10 1SEM
1
2
3
4
