Brennerkonfiguration
powermax
65/85 Wartungshandbuch 3-17
Anschließen eines optionalen Maschinenschnittstellenkabels
Die Powermax65- und Powermax85-Stromquellen sind werksseitig mit einem optionalen Spannungsteiler mit fünf
Stellungen ausgestattet, der ohne Werkzeug sicher angeschlossen werden kann. Der integrierte Spannungsteiler
sorgt für eine verminderte Lichtbogenspannung von 20:1, 21,1:1, 30:1, 40:1 und 50:1 (maximale Ausgangsspannung
18 V). Eine optionale Steckdose an der Rückseite der Stromquelle ermöglicht den Zugriff auf die niedrigere
Lichtbogenspannung sowie Signale für Lichtbogenübertragung und Plasmastart.
Anmerkung: Der Spannungsteiler ist werksseitig auf 50:1 voreingestellt. Zur Auswahl einer anderen Einstellung
siehe 3-20 Einstellen des Spannungsteilers mit fünf Stellungen.
Hypertherm bietet mehrere verschiedene Maschinenschnittstellenkabel für den Powermax65 und Powermax85:
• Zur Verwendung des für eine verminderte Lichtbogenspannung sorgenden integrierten Spannungsteilers
zusätzlich zu Signalen für Lichtbogenübertragung und Plasmastart:
- Verwenden Sie Teile-Nummer 228350 (7,6 m) oder 228351 (15 m) für Kabel mit Drähten, an deren Ende
sich Flachsteckeranschlüsse befinden.
- Verwenden Sie Teile-Nummer 123896 (15 m) für ein Kabel, an dessen Ende sich ein D-Sub-Stecker
befindet. (Kompatibel mit den Edge Ti- und Sensor PHC-Produkten von Hypertherm.)
• Zur ausschließlichen Verwendung von Signalen für Lichtbogenübertragung und Plasmastart verwenden
Sie Teile-Nummer 023206 (7,6 m) oder Teile-Nummer 023279 (15 m). Diese Kabel sind mit

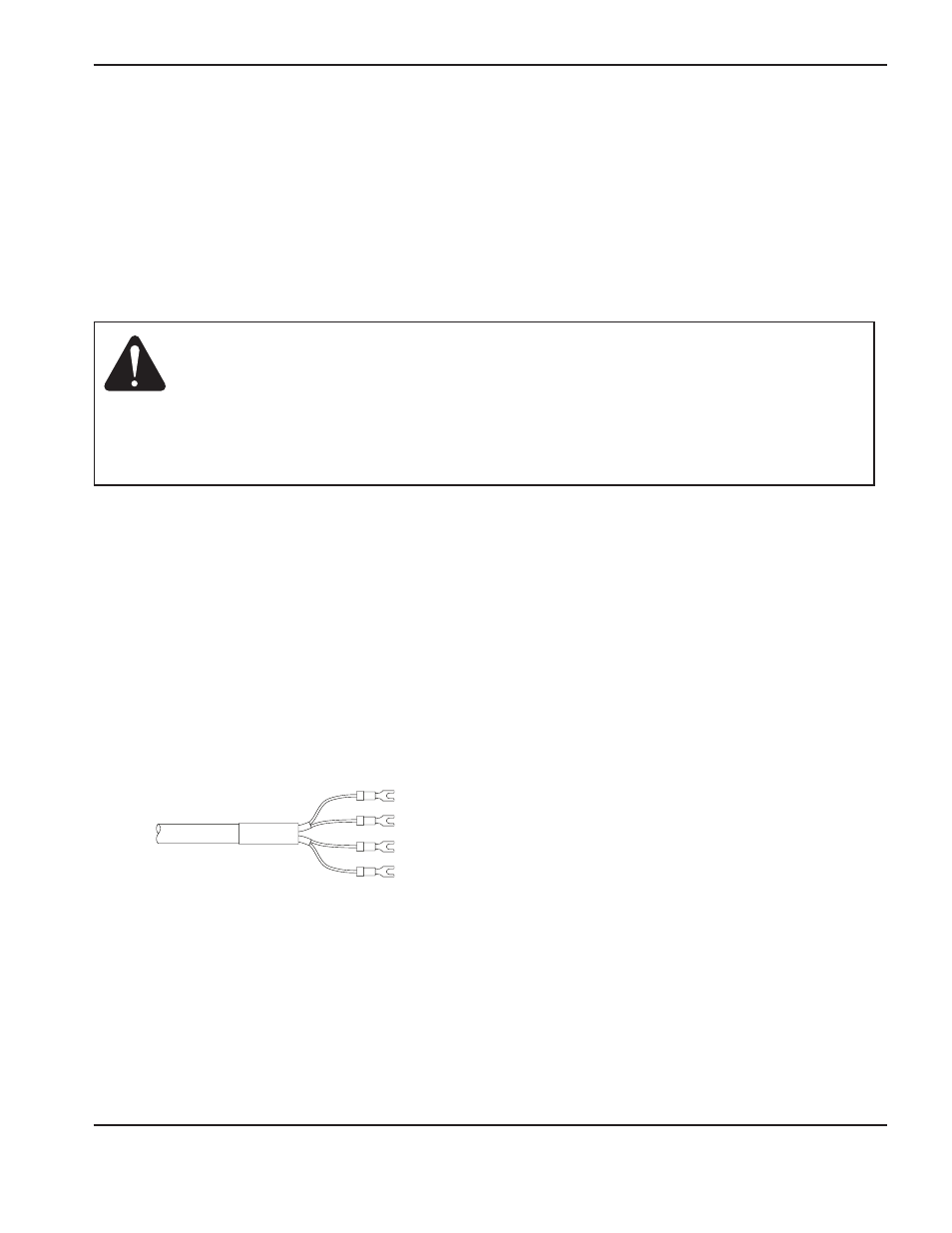

Flachsteckeranschlüssen versehen, wie nachstehend dargestellt:
Vorsicht: Der werksseitig installierte interne Spannungsteiler liefert im
Leerlaufzustand einen Höchstwert von 18 V. Dies ist ein impedanzgeschützter
Schutzkleinspannungsausgang, der unter normalen Bedingungen an der
Maschinenschnittstellensteckdose und unter Einzelstörfallbedingungen
an der Maschinenschnittstellenverdrahtung vor Stromschlag-, Energie-
und Brandgefahr schützt. Der Spannungsteiler ist nicht fehlertolerant und
Schutzkleinspannungsausgänge entsprechen nicht den Sicherheitsanforderungen
für Schutzkleinspannung zum Direktanschluss an Computer.
