Fehlerbeseitigung und systemtests
powermax
65/85
Wartungshandbuch
5-41
WORK
LEAD
J13
J2
J1
J18
J19
J27
J30
J23
J24
TP13
J29
TP11
TP12
WORK
LEAD
BLK
BLK
J13
J16
J17
J18
J19
J26
TP12
J28
TP10
TP11

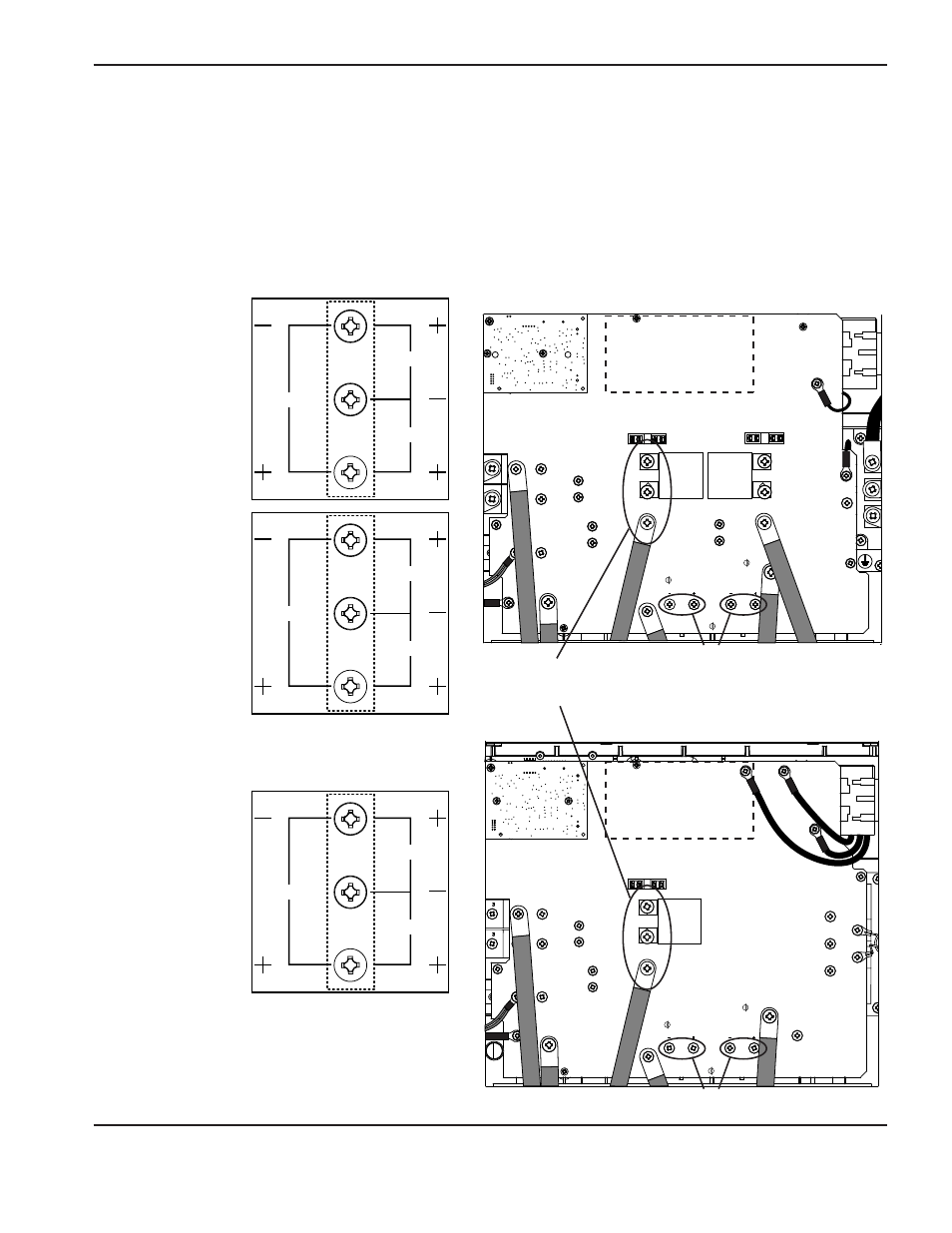

Spannungsprüfung
Für die Messung der Spannungen müssen die Netzspannung angeschlossen und das Gerät eingeschaltet sein.
Anmerkung:
Tragen Sie geeignete Schutzausrüstung, wenn Sie das eingeschaltete Gerät testen. Alle Werte
sind ±15 %.
• Prüfen Sie die Spannungen des Inverter-IGBT wie unten beschrieben.
• Die an den Stützkondensatoren gemessene Spannung (Hälfte der Busspannung oder die o.g. kleineren Werte)
sollten vor und während des Brennerbetriebs gleich sein.
375 VDC
Stützkondensatoren
Stützkondensatoren
Inverter-IGBT
Modul
425 VDC
280 VDC
750 VDC
850 VDC
560 VDC
375 VDC
425 VDC
280 VDC
CSA 200–480
VAC-Eingang
CSA 600 VAC-
Eingang
CE 400 VAC-
Eingang
CSA
CE
