Teile
7-12
powermax
65/85 Wartungshandbuch

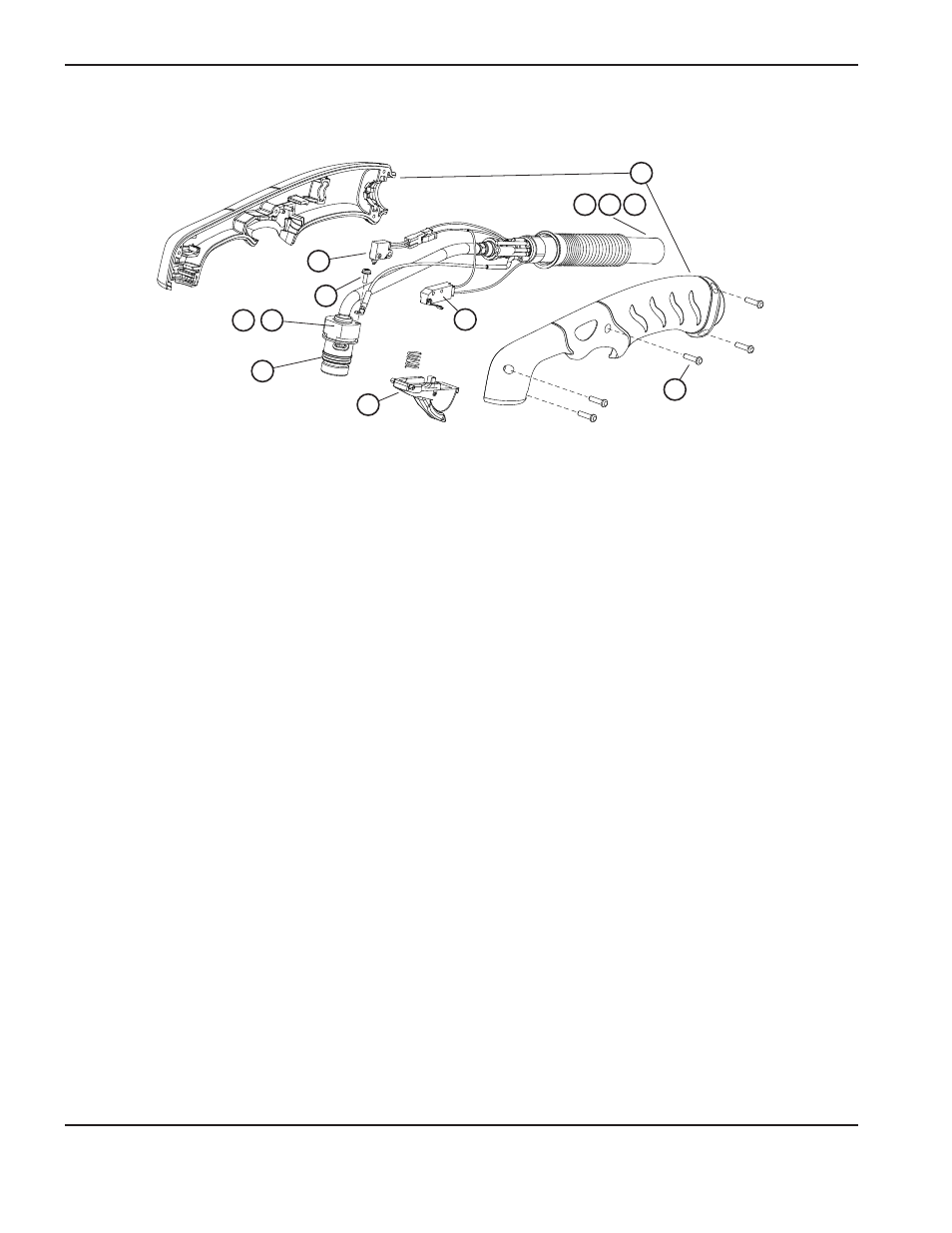

Ersatzteile für Duramax-75°-Handbrenner
1
2
3
4
5
6
7 8 9
10 11
Teil Teile-Nummer Beschreibung
059473
Powermax65/85/105 75°-Handbrennerbaugruppe mit 7,6 m langem Schlauch
059474 Powermax65/85/105 75°-Handbrennerbaugruppe mit 15 m langem Schlauch
059475 Powermax65/85/105 75°-Handbrennerbaugruppe mit 23 m langem Schlauch
1 228954 Set: Ersatz-Brennergriff für Duramax 75°/HRT
2 075714 Griffschrauben, Nr. 4 x 1/2 TORX-Flachkopf mit Schlitz, S/B
3 228721 Set: Ersatz-Sicherheits-Wippentaster mit Feder für 75°-/15°-Handbrenner von Duramax
4 058519 O-Ring: VITON 0,673 X 0,063
5 075504 Klemmschraube für Pilotkabel: MSCR: 4-40 X 5/16 SW CN SEM PH PAN S/Z
6 228719 Bausatz: H65/H85 Ersatz-Kappensensorschalter
7 228959 Set: Ersatz-Brennerschlauchpaket für Duramax-Handbrenner, 7,6 m
8 228960 Set: Ersatz-Brennerschlauchpaket für Duramax-Handbrenner, 15 m
9 228961 Set: Ersatz-Brennerschlauchpaket für Duramax-Handbrenner, 23 m
10 128642 Auslöseschalter
11 228714 Set: Ersatz-Hauptkörper für Duramax-75°-Handbrenner
(vor Mai 2012 gebaute Brenner)
12 228958 Set: Ersatz-Hauptkörper für Duramax-75°-Handbrenner
(nach Mai 2012 gebaute Brenner)
228314 Set: Powermax45/65/85/105 Schnellkupplungsreparatur (Riegel, Feder)
Die Handbrenner- und Schlauchpaket-Baugruppe kann im Ganzen ausgewechselt werden oder es können Teile ersetzt
werden. Teile-Nummern, die mit 083 und 087 beginnen, sind komplette Brenner- und Schlauchpaket-Baugruppen.
12
