Fehlerbeseitigung und systemtests
5-46
powermax
65/85 Wartungshandbuch
Test 5 – Sperrwandler (DC-Niederspannungen)
Problem: Keine Niederspannungen vorhanden.
Anmerkung: Tragen Sie geeignete Schutzausrüstung, wenn Sie das eingeschaltete Gerät testen.
Der Sperrwandler erzeugt die DC-Niederspannungen der Stromquelle. Er liefert +3,3 VDC, +5 VDC, +24 VDC und
+48 VDC.
Prüfen Sie die Spannungen, wie in der Tabelle beschrieben. Wenn ein Wert nicht innerhalb ±15 % liegt, führen Sie den
entsprechenden Test später in diesem Kapitel durch.

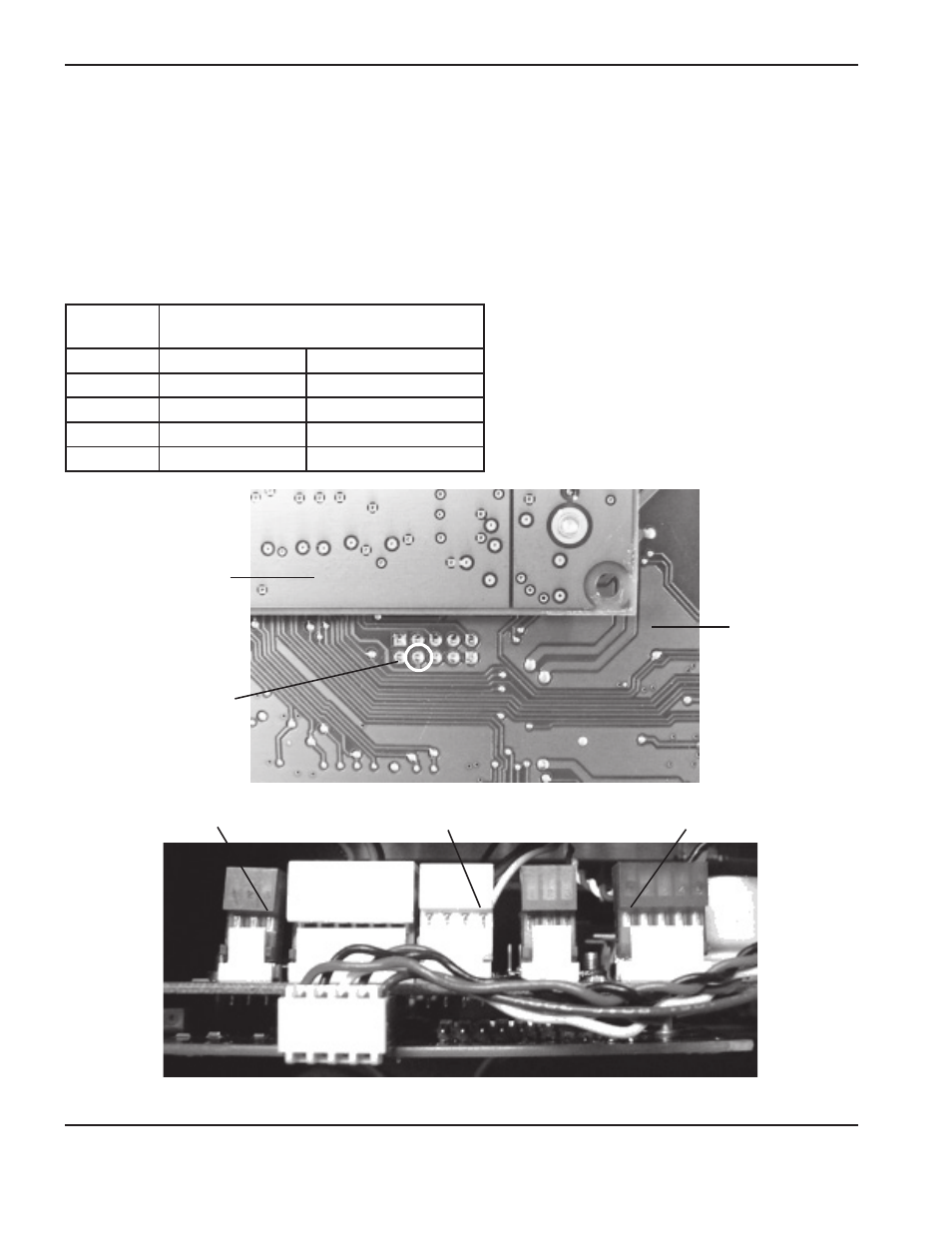

Volt DC Testpunkte (Gehäuse als Minuspol
verwenden)
CSA-Geräte CE-Geräte
+48 J3 – Stift 1 J5 – Stift 1
+24 J1 – Stift 1 J3 – Stift 3
+5,0 J5 – Stift 3 J7 – Stift 3
+3,3 J11 – Stift 4 J14 – Stift 4
DSP-Baukarte
J11 (CSA), J14 (CE)
Stift 4
J5 (CSA), J7 (CE)
Stift 3
Lüfter: J3 (CSA), J5
(CE) Stift 4
Lüfter: J1 (CSA), J3
(CE) Stift 1
Leistungsbaukarte
Entfernen Sie die Abdeckungen der Steckverbinder, um Zugang zu den Stiften auf der Rückseite
oben von der Leistungsbaukarte zu erhalten.
