Auswechseln der Komponenten
powermax
65/85 Wartungshandbuch 6-11

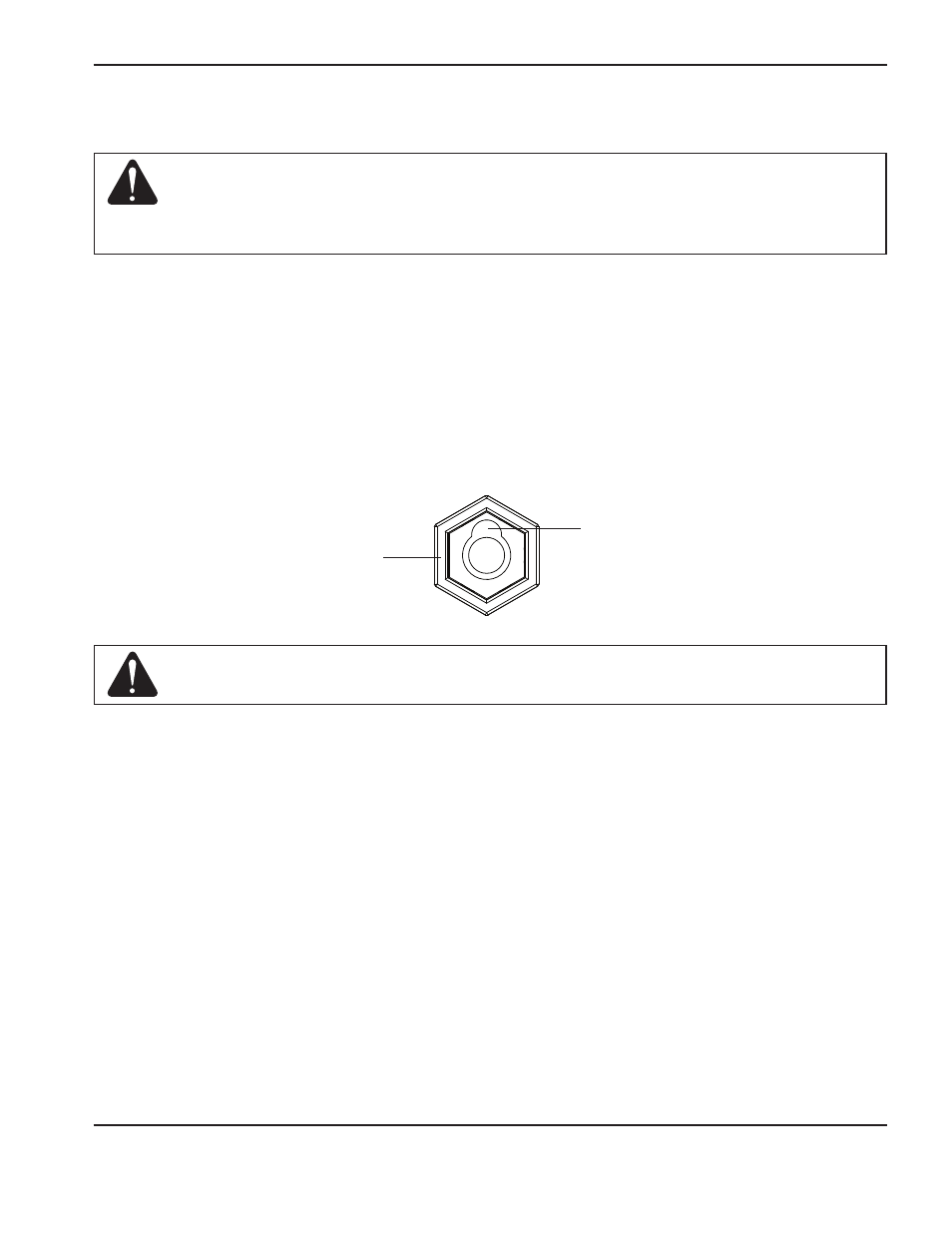

Werkstückkabel ersetzen
Steckdose für
Werkstückkabel an der
Stromquelle
Kodierte Öffnung
oben an der
Steckdose
1. Stromversorgung ausschalten (OFF).
2. Entfernen Sie das alte Werkstückkabel von der Vorderseite der Stromquelle. Drehen Sie den
Werkstückkabelstecker etwa eine Vierteldrehung gegen den Uhrzeigersinn.
3. Ziehen Sie den Werkstückkabelstecker aus der Steckdose.
4. Setzen Sie den neuen Werkstückkabelstecker in die Steckdose.
Anmerkung: Der Stecker lässt sich nur in einer Position einführen. Drehen Sie den Werkstückkabelstecker so,
dass die Passfeder in die Öffnung oben an der Steckdose an der Stromquelle passt.
Vorsicht: Stellen Sie sicher, dass das verwendete Werkstückkabel für Ihre Stromquelle
geeignet ist. Verwenden Sie ein 65-A-Werkstückkabel mit dem Powermax65.
Verwenden Sie ein 85-A-Werkstückkabel mit dem Powermax85. Die Stromstärke
ist in der Nähe der Gummimanschette am Werkstückkabel vermerkt.
Vorsicht: Vergewissern Sie sich, dass das Werkstückkabel fest in der Steckdose sitzt,
um Überhitzen zu verhindern.
5. Für eine optimale elektrische Verbindung stecken Sie den Werkstückkabelstecker ganz in die Steckdose an der
Stromquelle und drehen Sie ihn etwa eine Vierteldrehung im Uhrzeigersinn, bis der Stecker am Anschlag anliegt.
