Auswechseln der Komponenten
powermax
65/85 Wartungshandbuch 6-7

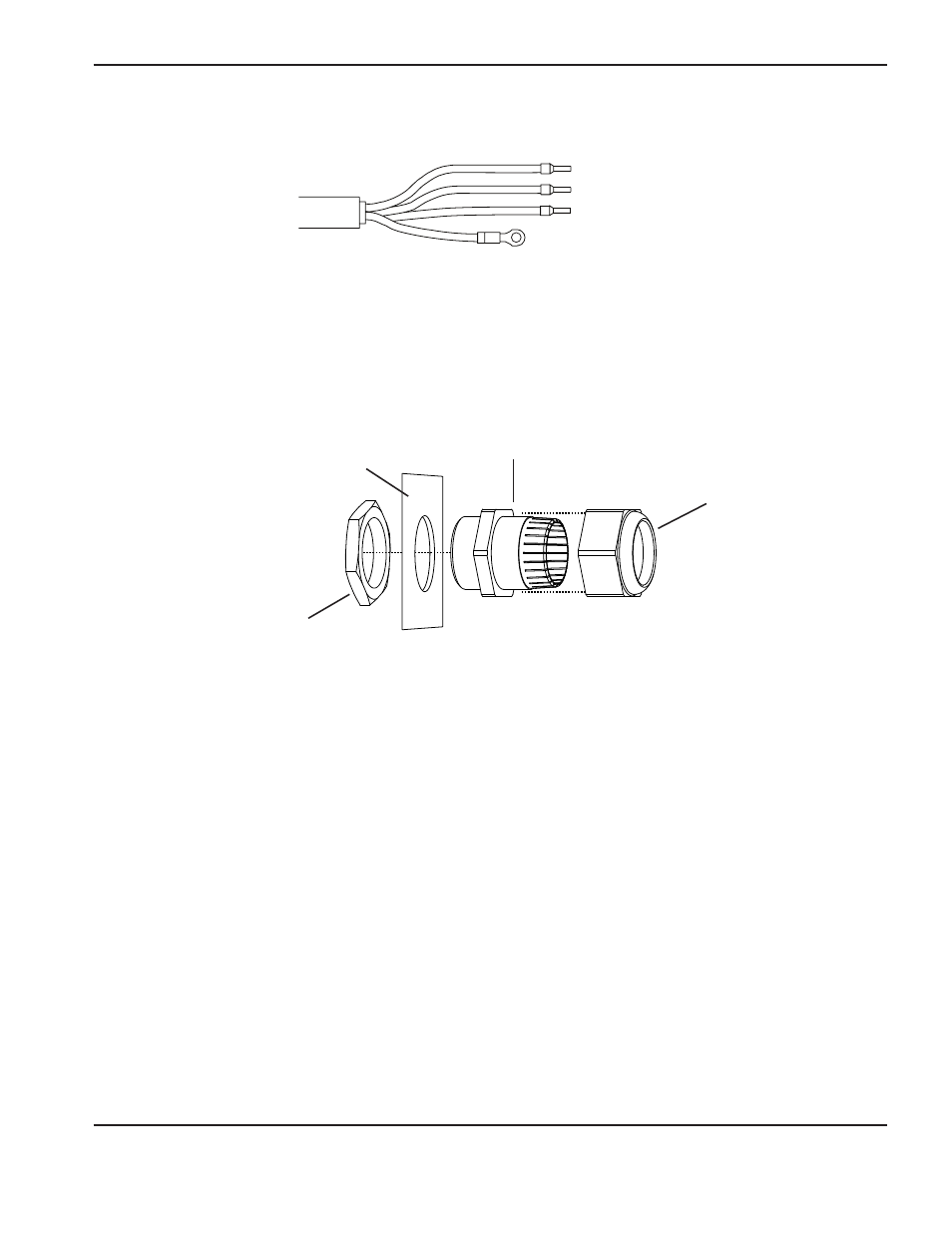

Zugentlastungshaltemutter
Zugentlastung
Rückseite der
Stromquelle
Zugentlastungsmutter in der
Stromquelle
L1 Schwarz
Weiß
Rot
Grün
L2
L3
Nr. 10
1. Schieben Sie die Zugentlastungshaltemutter über die Drähte des neuen Netzkabels und schieben Sie sie entlang
des Kabels wieder zurück.
2. Wenn Sie die alte Zugentlastung ersetzen:
a. Schieben Sie die neue Zugentlastung in das Loch auf der Rückseite der Stromquelle.
b. Befestigen Sie die Zugentlastung mit der neuen Zugentlastungsmutter an der Innenseite der Stromquelle.
Ziehen Sie die Mutter zunächst handfest an und danach etwas fester.
Neues dreiphasiges Netzkabel installieren (CSA-Typ)
3. Führen Sie die neuen Netzkabeldrähte durch die Zugentlastung an der Rückseite.
4. Führen Sie die schwarzen, weißen und roten Drähte zur Oberseite des Netzschalters.
5. Setzen Sie die Drahtverbinder am Netzschalter an der Oberseite ein und ziehen Sie die Stellschrauben mit
einem Kreuzschlitzschraubendreher Nr. 2 auf 11,5 kg cm fest. Die richtigen Farbzuweisungen entnehmen Sie der
Abbildung oben. Über jeder Stellschraube sind die Phasen „L1“, „L2“ und „L3“ am Netzschalter gekennzeichet.
6. Befestigen Sie den grünen Erdungsdraht mit der Kreuzschlitzschraube am Kühlkörper und ziehen Sie sie auf
23,0 kg cm an, mit der Zahnscheibe zwischen Ringkabelschuh und Kühlkörper.
7. Führen Sie die Drähte in der Drahtfassung an der Seite der Stirnwand hoch und von der Leistungsbaukarte weg.
Sobald die Drähte verlegt sind, ziehen Sie die Zugentlastungshaltemutter auf der Zugentlastung an, um das neue
Netzkabel zu befestigen.
Masse (GND)
