Manuelle optionen – Hypertherm Phoenix V9.76.0 Benutzerhandbuch
Seite 102
102
Phoenix Software V9.76.0 Betriebsanleitung 806401
5 – Schneiden von Teilen

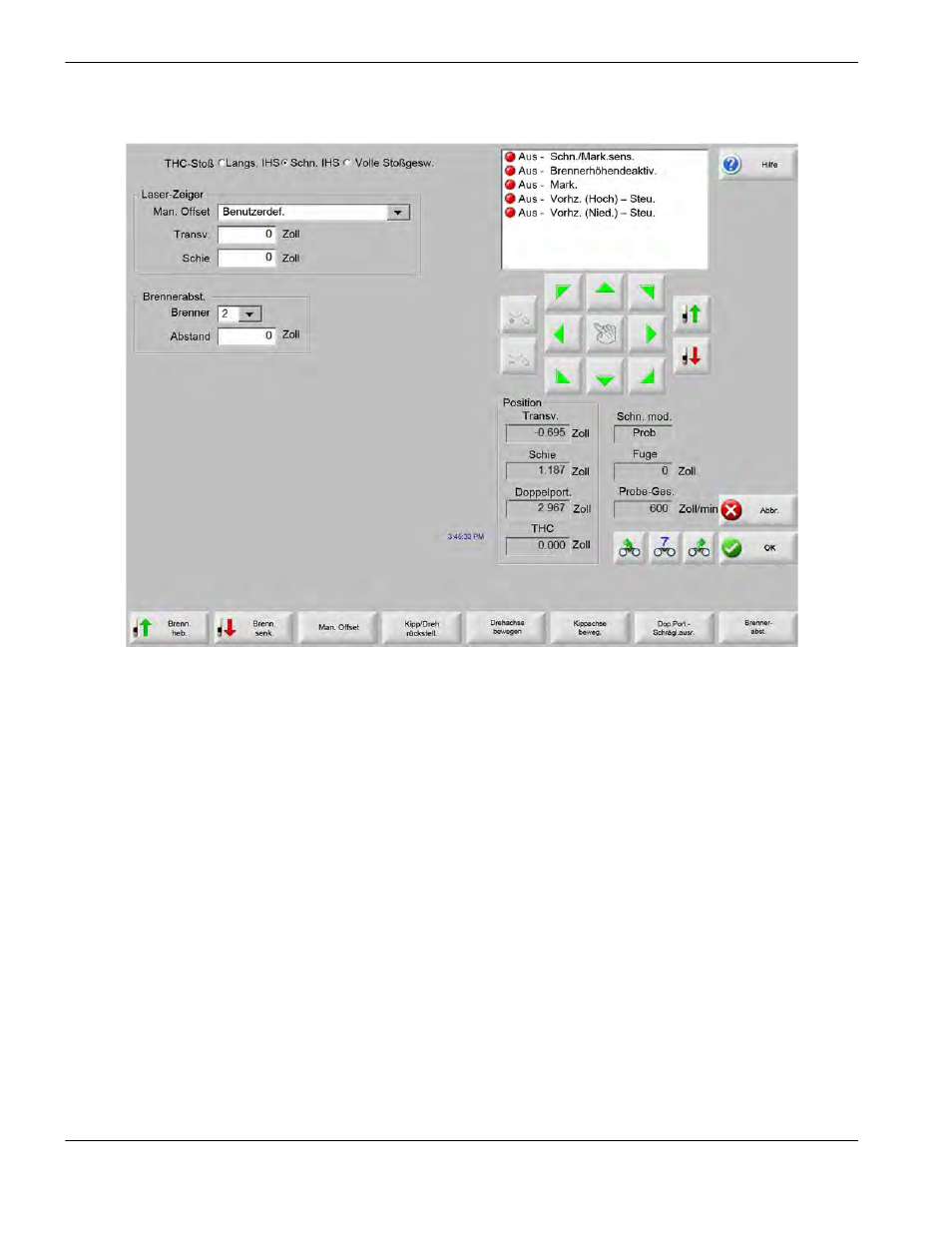

Manuelle Optionen
Brenn. heb. Hebt den Schneidbrenner bei Berühren dieser Schaltfläche oder bis zum Aktivieren des Sensoreingangs für
das Heben des Brenners. Wenn eine Sensor THC (Brennerhöhensteuerung) installiert ist, verwendet die
CNC-Maschine die von der Brennerhöhensteuerung gewählte Stoßgeschwindigkeit.
Brenn. senk. Senkt den Schneidbrenner bei Berühren dieser Schaltfläche oder bis zum Aktivieren des Sensoreingangs
für das Senken des Brenners. Wenn der Ausgang zum Senken des Brenners in den Plasmakonfigurationen
so eingestellt wurde, dass er während des Schneidens aktiviert bleibt, wird der Brenner durch Berühren der
Schaltfläche „Brenn. senk.“ so lange in gesenkter Position gehalten, bis die Schaltfläche ein zweites Mal
berührt wird. Wenn eine Sensor THC (Brennerhöhensteuerung) installiert ist, verwendet die CNC-Maschine
die von der Brennerhöhensteuerung gewählte Stoßgeschwindigkeit.
Man. Offset Der manuelle Offset ist für Schneidtische nützlich, die mit einem Laserausrichtungstool ausgestattet sind,
da dieses zusammen mit der Funktion zum Ausrichten von Teilen auf einer Platte verwendet werden kann.
Der Offset bleibt so lange aktiv, bis er über diesen Bildschirm deaktiviert wird oder ein Teil im Autogen- oder
Plasma-Schneidmodus geschnitten wird.
Die folgenden manuellen Offsets stehen zur Auswahl:
Benutzerdefiniert: Hierbei wird der gewählte X-/Y-Offset-Abstand verwendet
Laserzeiger zu Plasma 1: Offset 10
Laserzeiger zu Plasma 2: Offset 11
Laserzeiger zu Autogen: Offset 12
Diese Einstellung wird im Gruppenfeld „Laserzeiger“ auf diesem Bildschirm angezeigt.
