Phoenix Software V9.76.0 Betriebsanleitung 806401 177
7 – Schneidprozesse und Schneidtabellen

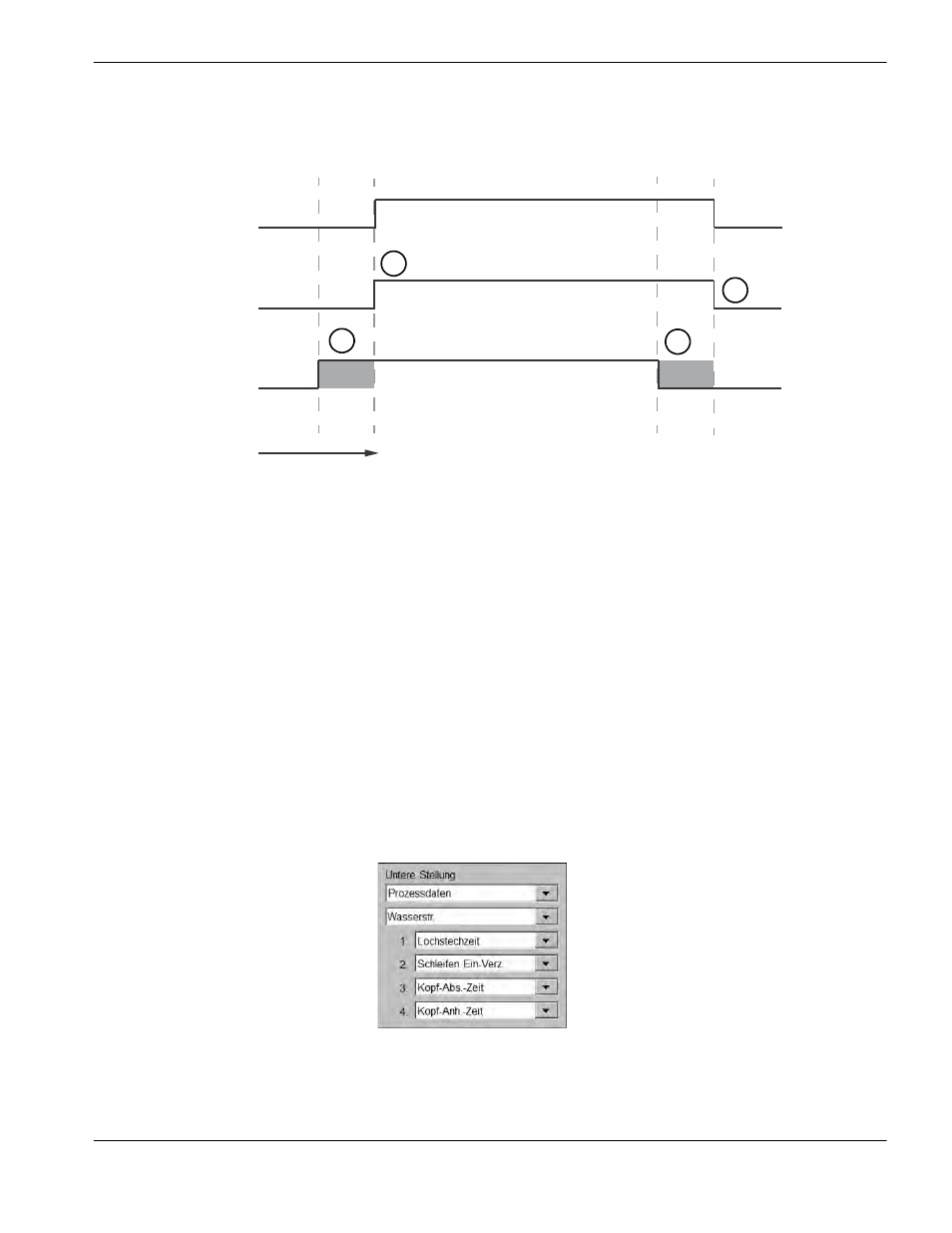

Das nächste Zeitdiagramm zeigt das Beispiel einer negativen Schleifen-Ein-Verzögerung und einer negativen
Schleifen-Aus-Verzögerung von jeweils einer Sekunde.
Wasserstrahl-Watch Window
Sie können ein Watch Window konfigurieren, um die Timer während des Schneidens von Teilen einsehen zu können.
1. Wählen Sie Konfig. > Beob.
2. Wählen Sie „Prozessdaten“ für „Untere Stellung“.
3. Wählen Sie „Wasserstr.“ unter „Prozessdaten“.
4. Das Beobachtungsfenster enthält 4 Felder für Prozessdaten. Wählen Sie in jedem Feld einen Timer oder Parameter
aus.
5. Bestätigen Sie mit „OK“, um das Beobachtungsfenster zu speichern. Die CNC zeigt die Prozessdaten auf dem
Hauptbildschirm an. Sie können auch einige Prozessparameterwerte ändern, wenn sie im Beobachtungsfenster
angezeigt werden.
M07 M08
Schnittsteuerungs-
Ausgang
(Wasser ein)
Schleifsteuerungs-
ausgang
(Schleifen ein)
1
2
3
4
Zeit
Maschinenvorschub
1 Die Schleifen-Ein-Verzögerung (–) startet
das Schleifen vor dem Wasserdurchfluss.
2 Die Schnittsteuerung (Wasserdurchfluss) wird
aktiviert, nachdem die Schleifen-Ein-Verzögerung
verstrichen ist.
3 Schleifen-Aus-Verzögerung (–) deaktiviert
das Schleifen vor Ende des Schnitts (M08)
4 Die Schnittsteuerung wird deaktiviert, nachdem
die Schleifen-Aus-Verzögerung verstrichen ist.
