5 – Schneiden von Teilen
Unbeständige Schnittqualität auf einer Teiloberfläche

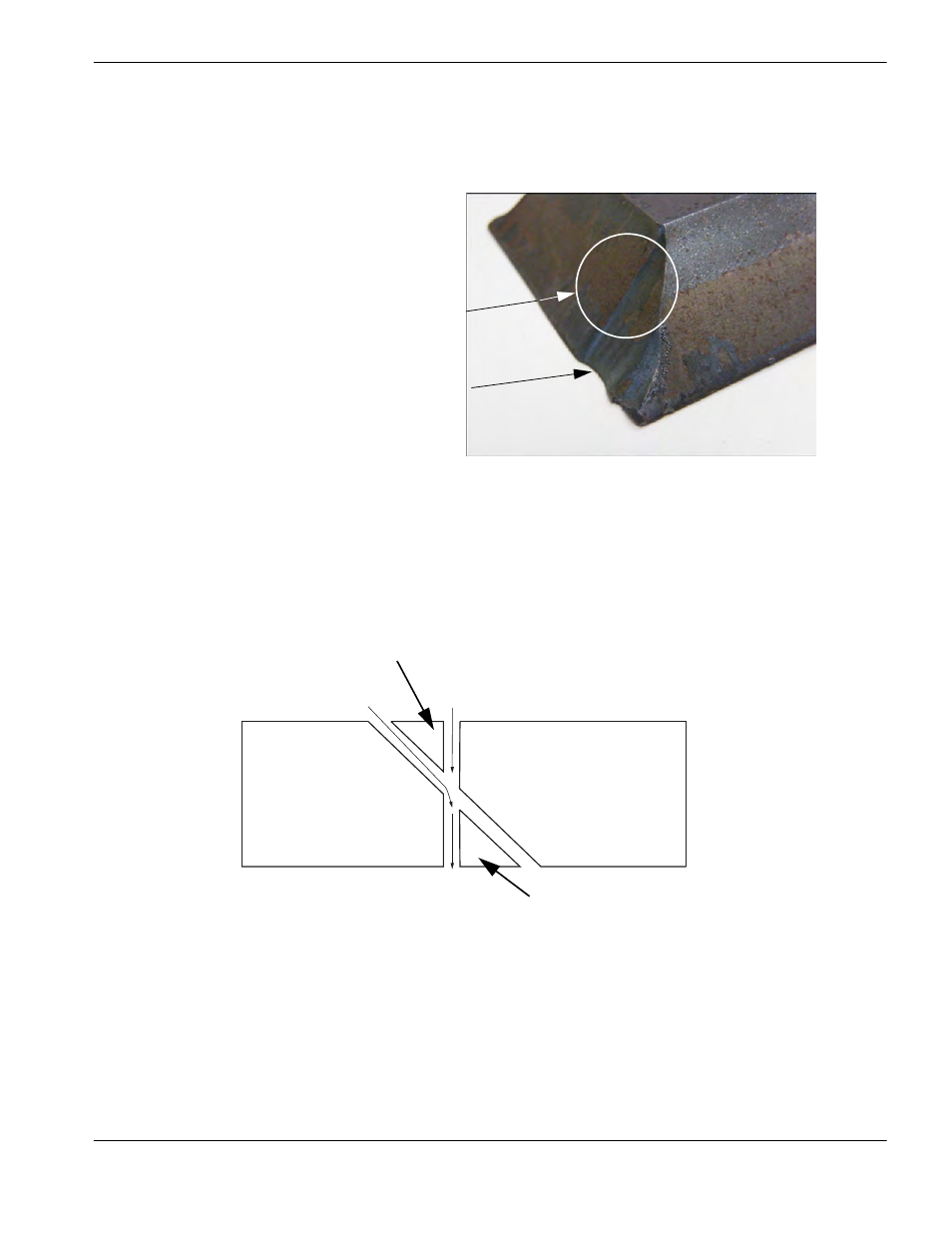

Die folgende Abbildung zeigt zwei Arten fehlerhafter Schnittqualität: eine Veränderung der Schnittqualität im Bereich
zwischen der Ecke und dem Profil des Teils und ein fehlendes Stück im Schnitt.
Verlängern Sie die Länge des Einfahrts-Segments. Eine längere Einfahrt ermöglicht es dem Brenner, die richtige
Kombination aus Lichtbogen-Spannung und Schneidhöhe einzusetzen. Um die Einfahrtslänge zu korrigieren, müssen Sie
Ihre CAM-Software konsultieren und anschließend ein neues Programm erstellen.
Abgerundete Kanten an Y-Oberseitenschnitten
Bei Y-Oberseitenschnitten kann es zu einer abgerundeten Kante kommen, wenn zuerst die Anschlusskante und dann der
Fasenwinkel geschnitten wird. Die folgenden Beispiele zeigen die Seitenansicht des Fasenteils des
Y-Oberseitenschnitts.
Übergang zwischen Ecke
und Teileprofil
Fehlendes/heraus-
geschlagenes Stück
2
1
Fasenteil
Abfallmaterial
Anschlusskante
Fasenwinkel
Abfallmaterial
Abfallmaterial
