10 – Diagnose und Fehlerbeseitigung

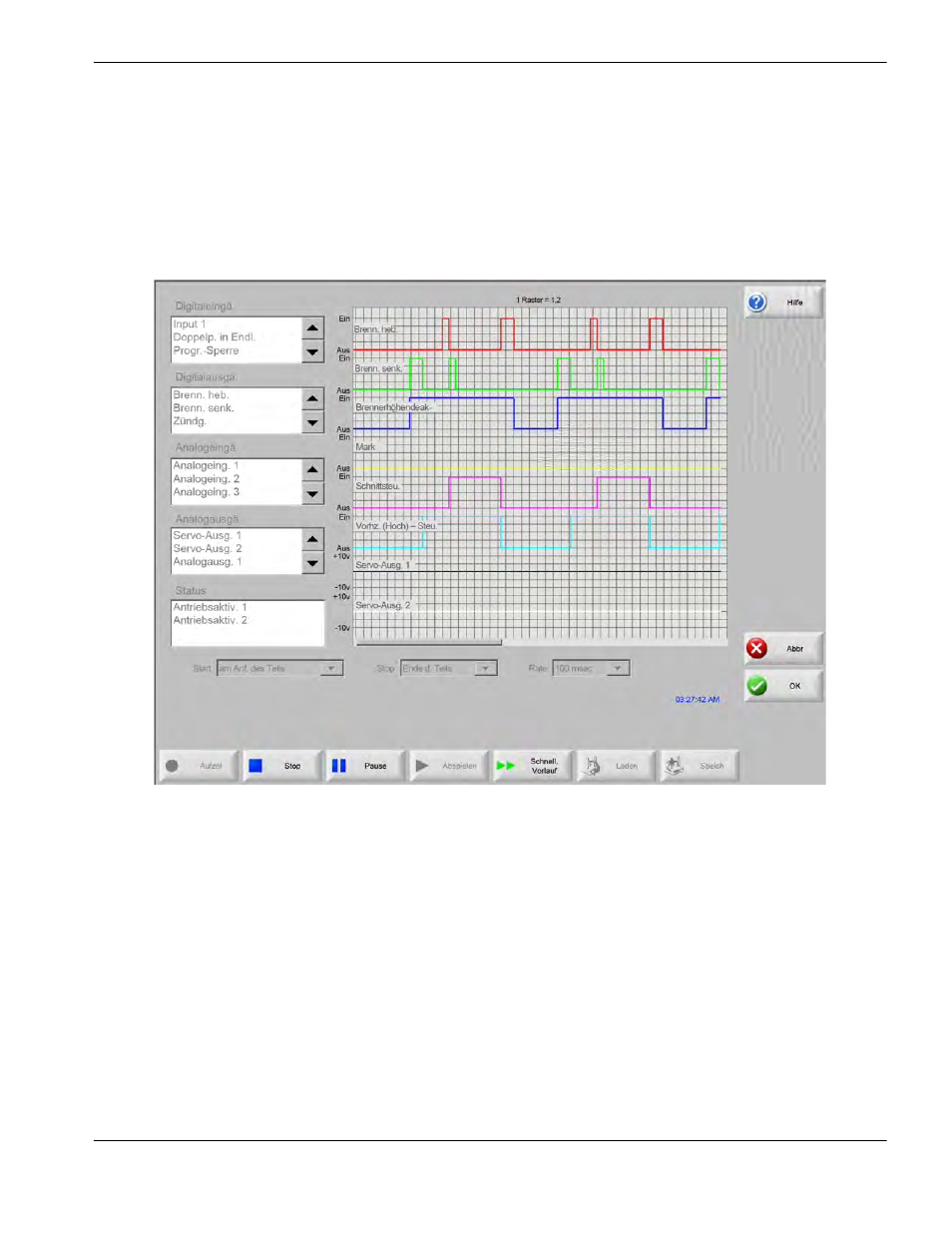

Verwenden der Oszilloskop-Funktion
Mit der Oszilloskop-Funktion können E/A, Servoausgangsspannung an den Antriebsverstärkern, Analogeingängen
und Antriebsstatus während des Betriebs der CNC-Maschine protokolliert werden. Der Raster entspricht der Frequenz,
mit der die Funktion Daten aufzeichnet.
Sie können das Oszilloskop verwenden, um ein Problem mit dem Eingang oder Ausgang zu verstehen oder eine Funktion
zu protokollieren und anschließend eine visuelle Darstellung der Logdatei zu bieten.
So erstellen Sie ein Oszilloskop-Protokoll:
1. Tippen Sie zweimal auf ein Element in den Auswahlfeldern links im Bildschirm, um es dem Oszilloskop-Raster
hinzuzufügen. Sie können bis zu acht Elemente hinzufügen.
2. Zum Entfernen eines Elements aus dem Raster tippen Sie im entsprechenden Auswahlfeld zweimal darauf.
3. Wählen Sie in der Dropdown-Liste „Start“, wann das Oszilloskop mit der Aufzeichnung beginnen soll.
4. Wählen Sie in der Dropdown-Liste „Stop“, wann das Oszilloskop die Aufzeichnung beenden soll.
5. Wählen Sie in der Dropdown-Liste „Rate“ die Intervalle, mit denen das Oszilloskop die ausgewählten Daten
aufzeichnen soll.
