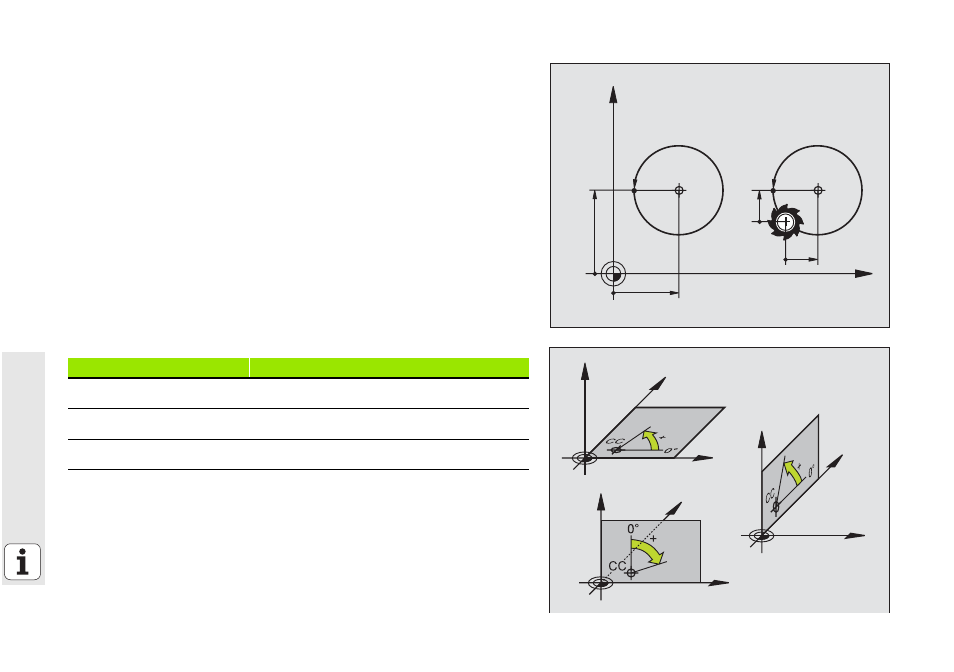

Kreismittelpunkt und Pol: CC
Der Kreismittelpunkt CC ist einzugeben, um kreisförmige Bahnbewegun-
gen mit der Bahnfunktion C (siehe Seite 26) zu programmieren. CC wird
andererseits als Pol für Maßangaben in Polarkoordinaten verwendet.
CC
wird in rechtwinkligen Koordinaten festgelegt.
Ein absolut festgelegter Kreismittelpunkt oder Pol CC bezieht sich immer
auf den momentan aktiven Nullpunkt.
Ein inkremental festgelegter Kreismittelpunkt oder Pol CC bezieht sich
immer auf die letzte programmierte Position des Werkzeugs.
Winkelbezugsachse
Winkel – wie Polarkoordinaten-Winkel PA und Drehwinkel ROT – beziehen
sich auf die Bezugsachse.
X
Y
CC
CCX
CCY
CC
ICCX
ICCY
X
Z
Y
X
Z
Y
X
Z
Y
Arbeitsebene
Bezugsachse und 0°-Richtung
X/Y
+X
Y/Z
+Y
Z/X
+Z
