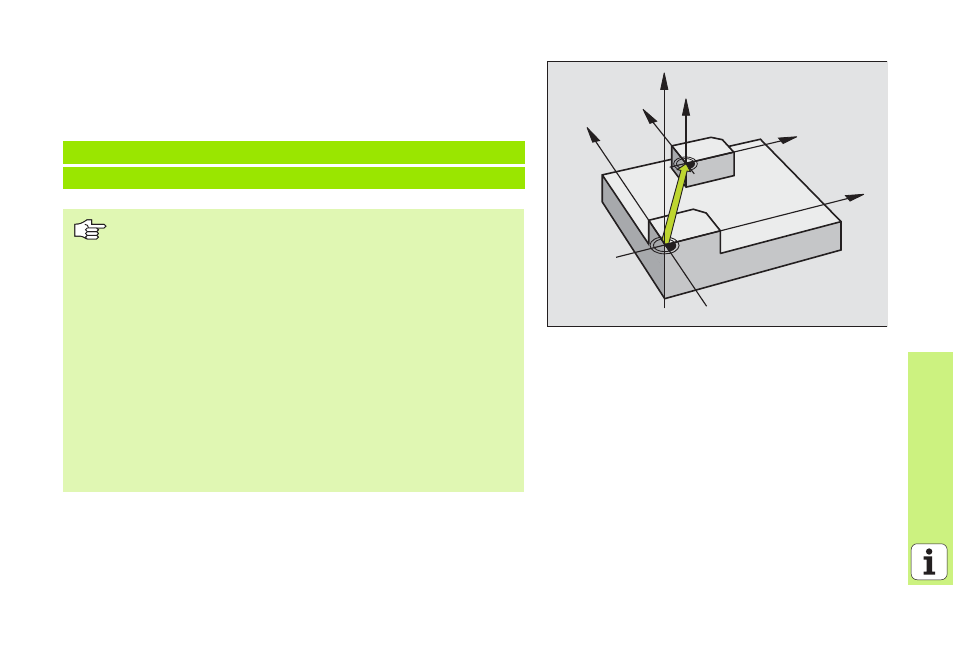

BEZUGSPUNKT SETZEN (Zyklus 247)
8
CYCL DEF: Zyklus 247 BEZUGSPUNKT SETZEN wählen
8
Nummer für Bezugspunkt: Q339. Nummer des neuen Bezugspunk-
tes aus der Preset-Tabelle eingeben
13 CYCL DEF 247 BEZUGSPUNKT SETZEN
Q339=4
;BEZUGSPUNKT-NUMMER
Beim Aktivieren eines Bezugspunktes aus der Preset-
Tabelle, setzt die TNC alle aktiven Koordinaten-Umrechnun-
gen zurück, die mit folgenden Zyklen aktiviert wurden:
Zyklus 7, Nullpunkt-Verschiebung
Zyklus 8, Spiegeln
Zyklus 10, Drehung
Zyklus 11, Maßfaktor
Zyklus 26, achsspezifischer Maßfaktor
Die Koordinaten-Umrechnung aus Zyklus 19, Bearbeitungs-
ebene schwenken bleibt dagegen aktiv.
Wenn Sie den Preset Nummer 0 (Zeile 0) aktivieren, dann
aktivieren Sie den Bezugspunkt, den Sie zuletzt in einer
manuellen Betriebsart per Hand gesetzt haben.
In der Betriebsart PGM-Test ist Zyklus 247 nicht wirksam.
Z
Z
X
X
Y
Y
