Zyklen zur Herstellung von Bo
hru
n
g
e
n
un
d
Gewind
en

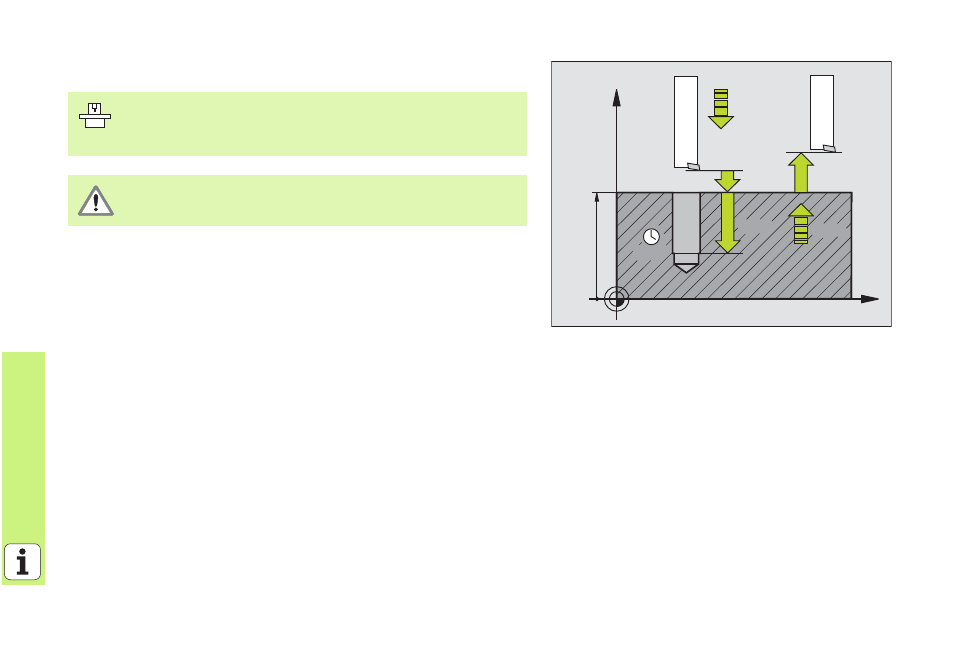

AUSDREHEN (Zyklus 202)
8 CYCL DEF: Zyklus 202 AUSDREHEN wählen
8 Sicherheits-Abstand: Q200
8 Tiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: Q201
8 Vorschub Tiefe: Q206
8 Verweilzeit unten: Q211
8 Vorschub Rückzug: Q208
8 Koord. Werkstück-Oberfläche: Q203
8 2. Sicherheits-Abstand: Q204
8 Freifahr-Richtung (0/1/2/3/4) am Bohrungsgrund: Q214
8 Winkel für Spindelorientierung: Q336
„
Maschine und TNC müssen vom Hersteller für den Zyklus
AUSDREHEN vorbereitet sein!
„ Bearbeitung wird mit geregelter Spindel ausgeführt!
Kollisionsgefahr! Freifahr-Richtung so wählen, dass das
Werkzeug vom Bohrungsrand wegfährt!
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
