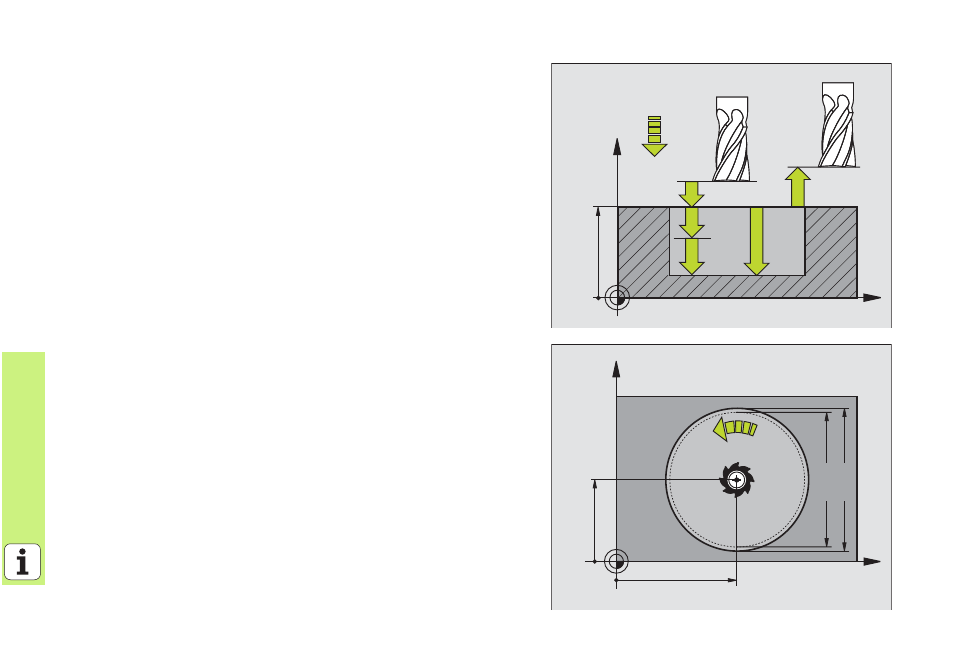

KREISTASCHE SCHLICHTEN (Zyklus 214)
8 CYCL DEF: Zyklus 214 KREISTASCHE SCHLICHTEN wählen
8 Sicherheits-Abstand: Q200
8 Tiefe: Abstand Werkstück-Oberfläche – Taschengrund: Q201
8 Vorschub Tiefe: Q206
8 Zustell-Tiefe: Q202
8 Vorschub Fräsen: Q207
8 Koord. Werkstück-Oberfläche: Q203
8 2. Sicherheits-Abstand: Q204
8 Mitte 1. Achse: Q216
8 Mitte 2. Achse: Q217
8 Rohteil-Durchmesser: Q222
8 Fertigteil-Durchmesser: Q223
Die TNC positioniert das Werkzeug in der Werkzeug-Achse und in der
Bearbeitungsebene automatisch vor. Bei Zustell-Tiefe größer oder gleich
Tiefe verfährt das Werkzeug in einem Arbeitsgang auf Tiefe.
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
