HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Handbuch (Seite 37)

37
Fr
eie Ko
ntu
r-Pr
ogr
ammier
ung
FK

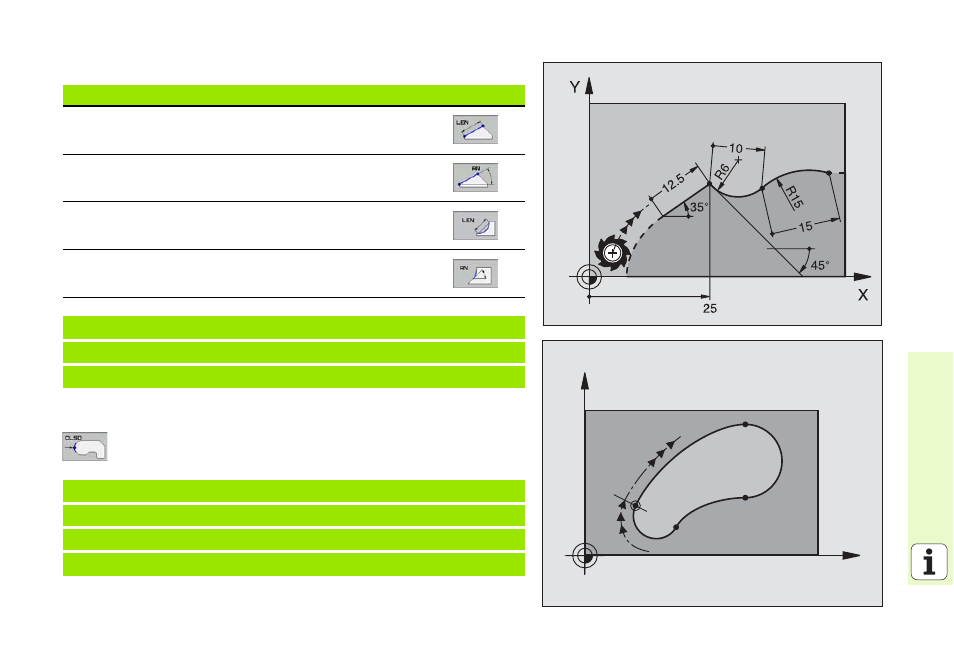

Richtung und Länge des Konturelements
Kennzeichnung einer geschlossenen Kontur
Bekannte Angaben Softkeys
Länge der Geraden
Anstiegswinkel der Geraden
Sehnenlänge LEN des Kreisbogenabschnitts
Anstiegswinkel AN der Eintrittstangente
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 A-45
29 FCT DR- R15 LEN 15
Konturanfang: CLSD+
Konturende: CLSD–
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD+ CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
X
Y
CLSD+
CLSD–
