SL-Zyklen
Allgemeines

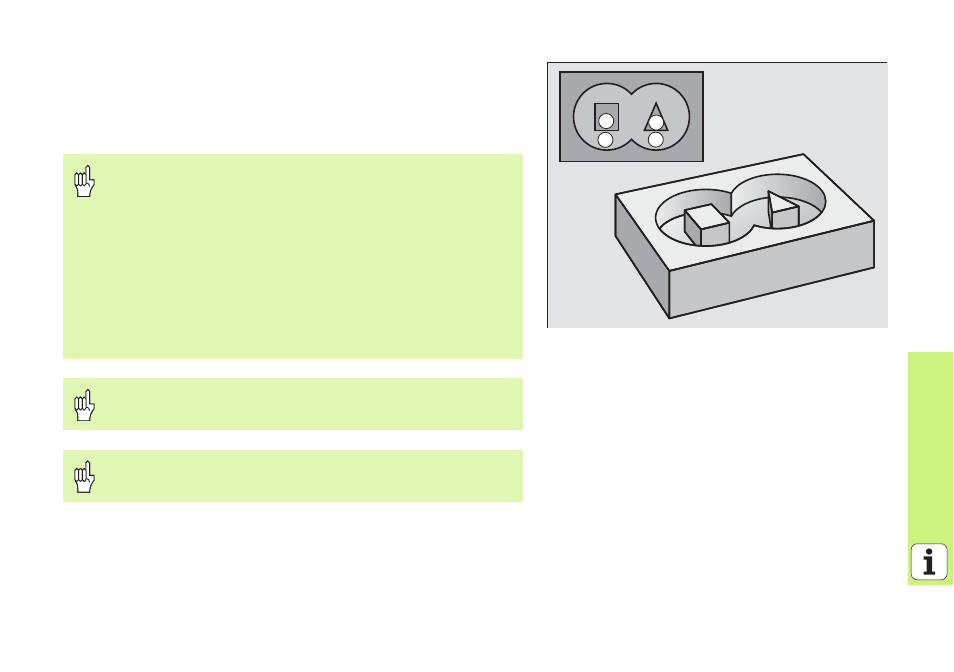

SL-Zyklen sind dann vorteilhaft, wenn sich Konturen aus mehreren Teil-
konturen zusammensetzen (maximal 12 Inseln oder Taschen).
Die Teilkonturen werden in Unterprogrammen definiert.
Für die Teilkonturen ist zu beachten:
„
Bei einer Tasche wird die Kontur innen umlaufen, bei einer
Insel außen!
„ An- und Wegfahrbewegungen sowie Zustellungen in
der Werkzeug-Achse können nicht programmiert wer-
den!
„ In Zyklus 14 KONTUR aufgelistete Teilkonturen müssen
jeweils geschlossene Konturen ergeben!
„ Der Speicher für einen SL-Zyklus ist begrenzt. So können
in einem SL-Zyklus z.B. ca. 2048 Geraden-Sätze program-
miert werden.
Die Kontur für den Zyklus 25 KONTURZUG darf nicht
geschlossen sein!
Vor dem Programmlauf eine grafische Simulation durchfüh-
ren. Sie Zeigt, ob die Konturen richtig definiert wurden!
A
C D
B
