12
Gr
un
dlagen

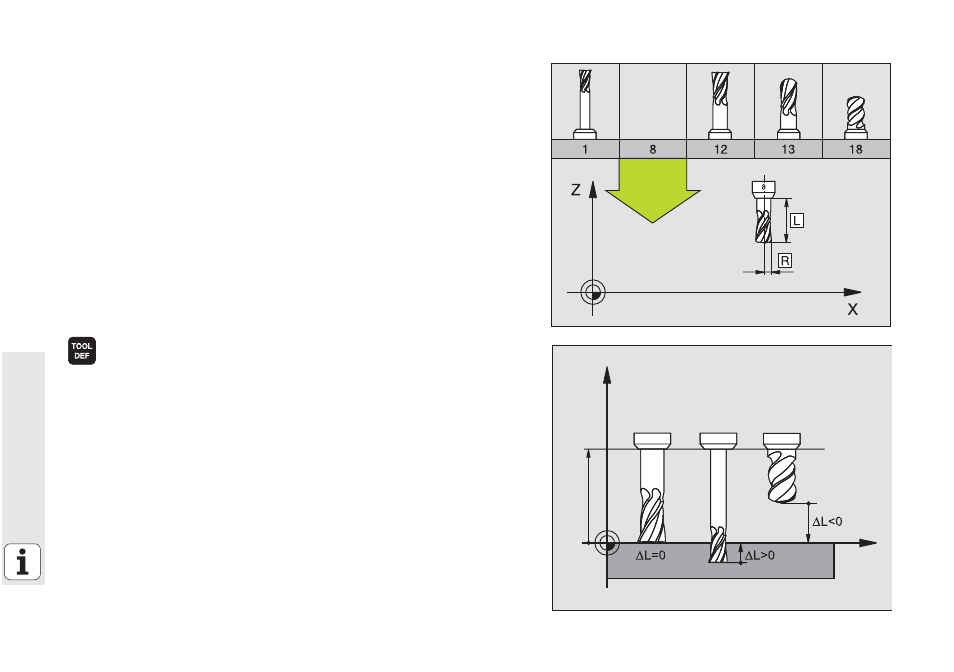

Werkzeuge definieren
Werkzeug-Daten
Jedes Werkzeug wird durch eine Werkzeug-Nummer zwischen 0 und
254 gekennzeichnet. Wenn Sie mit Werkzeug-Tabellen arbeiten, können
Sie höhere Nummern verwenden und zusätzlich Werkzeug-Namen ver-
geben.
Werkzeug-Daten eingeben
Die Werkzeug-Daten (Länge L und Radius R) können eingegeben wer-
den:
„ in Form einer Werkzeug-Tabelle (zentral, Programm TOOL.T)
oder
„ unmittelbar im Programm mit TOOL DEF-Sätzen (lokal)
8 Werkzeug-Nummer
8 Werkzeug-Länge L
8 Werkzeug-Radius R
8 Die Werkzeug-Länge ist als die Längendifferenz L0 zum Nullwerkzeug
zu programmieren:
„ L>L0: Werkzeug ist länger als das Null-Werkzeug
„ L<L0: Werkzeug ist kürzer als das Null-Werkzeug
8 Die tatsächliche Werkzeug-Länge mit einem Voreinstellgerät ermitteln;
programmiert wird die ermittelte Länge.
Z
X
L
0
