SL-Zyklen

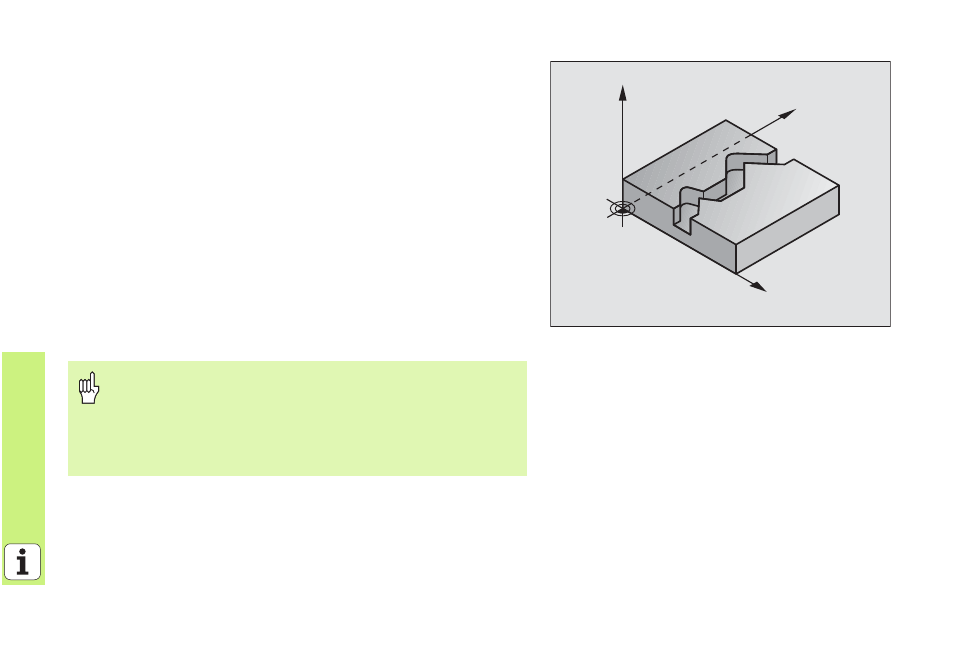

KONTUR-ZUG (Zyklus 25)
Mit diesem Zyklus werden die Daten zur Bearbeitung einer offenen Kon-
tur festgelegt die in einem Kontur-Unterprogramm definiert sind.
8
CYCL DEF: Zyklus 25 KONTUR-ZUG wählen
8
Frästiefe: Q1
8
Schlichtaufmaß Seite: Q3. Schlichtaufmaß in der Bearbeitungsebene
8
Koord. Werkstück-Oberfläche: Q5. Koordinate der Werkstück-Ober-
fläche
8
Sichere Höhe: Q7: Höhe, in der Werkzeug und Werkstück nicht kolli-
dieren können
8
Zustell-Tiefe: Q10
8
Vorschub Tiefenzustellung: Q11
8
Vorschub Fräsen: Q12
8
Fräsart: Q15. Gleichlauf-Fräsen: Q15 = +1, Gegenlauf-Fräsen:
Q15 = -1, Pendelnd, bei mehreren Zustellungen: Q15 = 0
Zyklus 14 KONTUR darf nur eine Label-Nummer enthalten!
Unterprogramm darf ca. 2048 Geradenstücke enthalten!
Nach dem Zyklus-Aufruf keine Kettenmaße programmie-
ren, Kollisionsgefahr.
Nach dem Zyklus-Aufruf eine definierte absolute Position
anfahren.
Y
X
Z
