72
Pun
ktemuster
Punktemuster
Übersicht

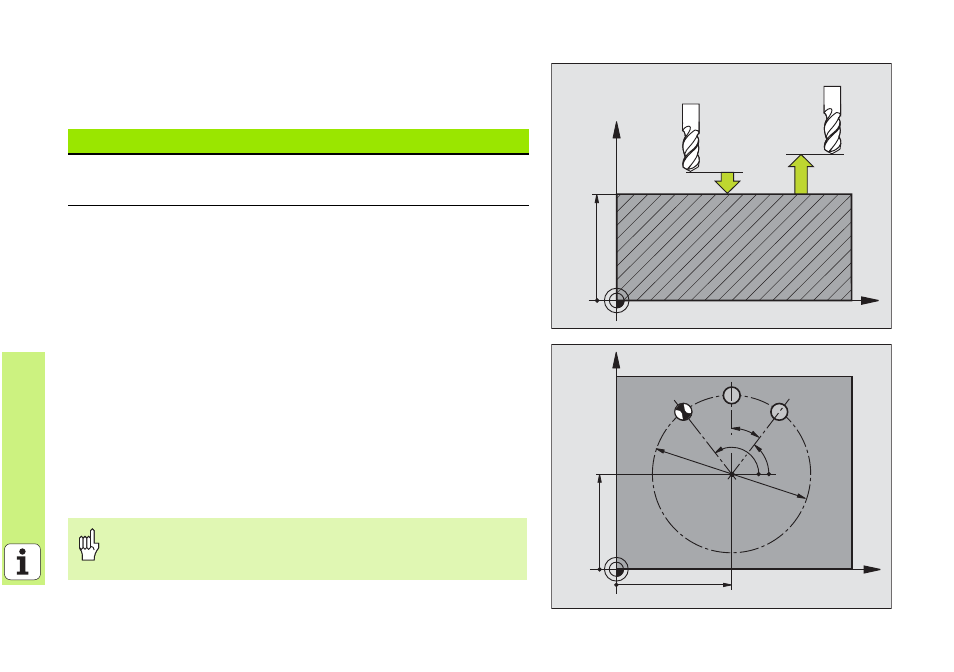

PUNKTEMUSTER AUF KREIS (Zyklus 220)
8
CYCL DEF: Zyklus 220 PUNKTEMUSTER AUF KREIS wählen
8
Mitte 1. Achse: Q216
8
Mitte 2. Achse: Q217
8
Teilkreis-Durchmesser: Q244
8
Startwinkel: Q245
8
Endwinkel: Q246
8
Winkelschritt: Q247
8
Anzahl Bearbeitungen: Q241
8
Sicherheits-Abstand: Q200
8
Koord. Werkstück-Oberfläche: Q203
8
2. Sicherheits-Abstand: Q204
8
Fahren auf Sichere Höhe: Q301
8
Verfahrart: Q365
Verfügbare Zyklen
220
PUNKTEMUSTER AUF KREIS
221
PUNKTEMUSTER AUF LINIEN
Mit Zyklus 220 können Sie folgende Zyklen kombinieren:
200, 201, 202, 203, 204, 205, 206, 207, 208, 209, 212, 213,
214, 215, 240, 251, 252, 253, 254, 262, 263, 264, 265, 267.
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
