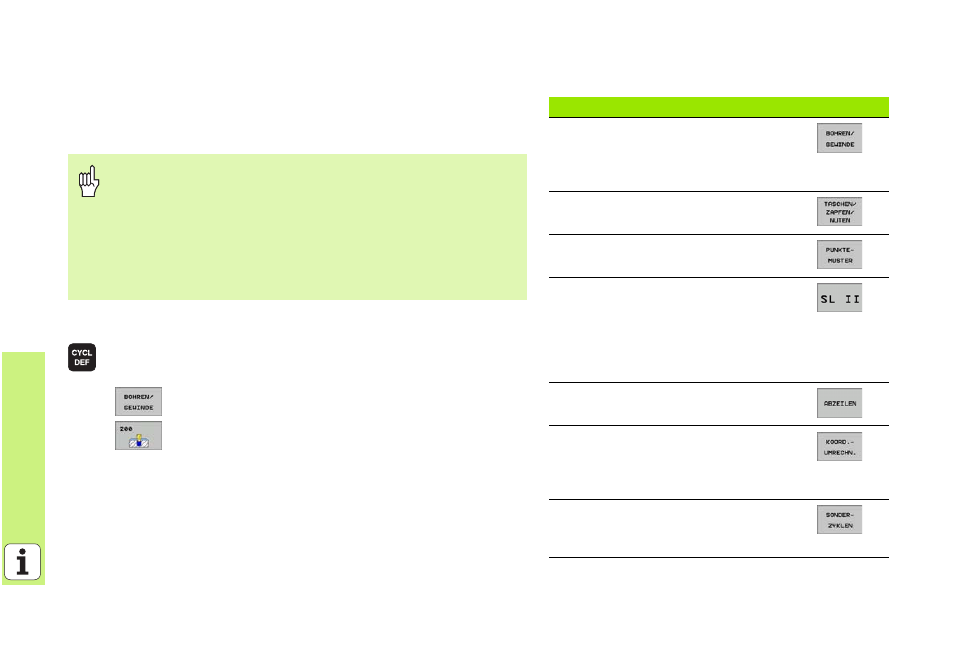

Mit Zyklen arbeiten
Häufig wiederkehrende Bearbeitungen sind in der TNC als Zyklen gespei-
chert. Auch Koordinaten-Umrechnungen und einige Sonderfunktionen
stehen als Zyklen zur Verfügung.
Zyklen definieren
8
Zyklenübersicht wählen:
8
Zyklengruppe wählen
8
Zyklus wählen
Zyklus-Gruppe
Zyklen zum Tiefbohren, Reiben, Aus-
drehen, Senken, Gewindebohren,
Gewindeschneiden und Gewindefrä-
sen
Zyklen zum Fräsen von Taschen, Zap-
fen und Nuten
Zyklen zur Herstellung von Punktemu-
stern, z.B. Lochkreis od. Lochfläche
SL-Zyklen (Subcontur-List), mit denen
aufwendigere Konturen konturparallel
bearbeitet werden, die sich aus meh-
reren überlagerten Teilkonturen
zusammensetzen, Zylindermantel-
Interpolation
Zyklen zum Abzeilen ebener oder in
sich verwundener Flächen
Zyklen zur Koordinaten-Umrechnung,
mit denen beliebige Konturen ver-
schoben, gedreht, gespiegelt, vergrö-
ßert und verkleinert werden
Sonder-Zyklen Verweilzeit, Pro-
gramm-Aufruf, Spindel-Orientierung,
Toleranz
Um Fehleingaben bei der Zyklus-Definition zu vermeiden,
vor dem Abarbeiten einen grafischen Programm-Test
durchführen!
Das Vorzeichen des Zyklusparameters Tiefe legt die Bear-
beitungs-Richtung fest!
Die TNC positioniert in allen Zyklen mit Nummern größer
200 das Werkzeug in der Werkzeug-Achse automatisch
vor.
