Projektionswinkel-Definition (PLANE PROJECTED)
8
SPEZIELLE TNC-FUNKTIONEN wählen
8
BEARB.-EBENE SCHWENKEN, PLANE PROJECTED wählen
8
Proj.-Winkel 1. Koordinatenebene?

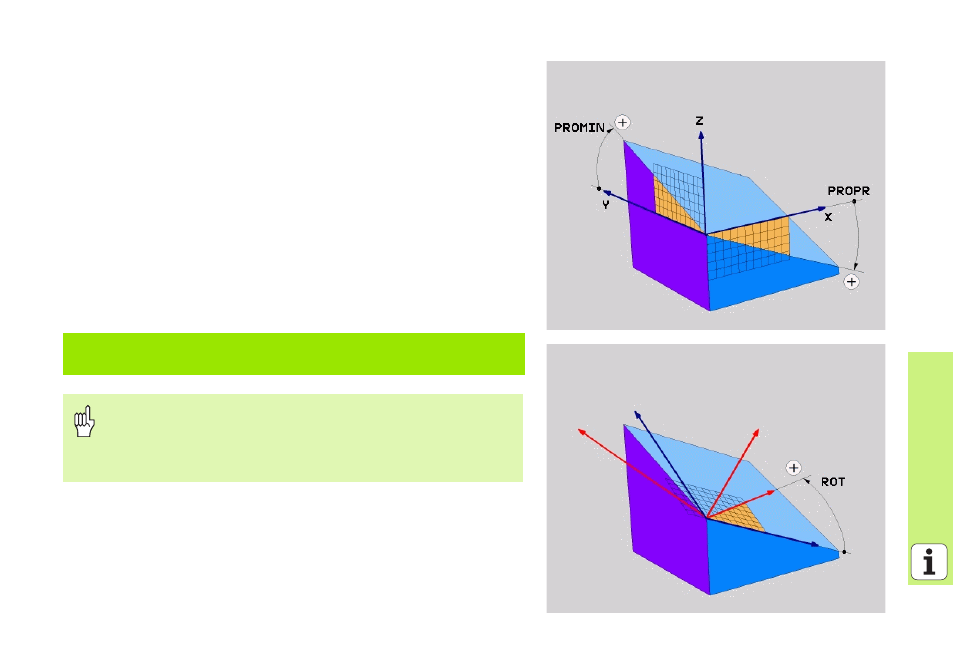

: Projizierter Winkel der
geschwenkten Bearbeitungsebene in die 1. Koordinatenebene des
maschinenfesten Koordinatensystems (siehe Bild rechts oben)
8
Proj.-Winkel 2. Koordinatenebene?
: Projizierter Winkel in die 2.
Koordinatenebene des maschinenfesten Koordinatensystems (siehe
Bild rechts oben)
8
ROT-Winkel der geschw. Ebene?
: Drehung des geschwenkten Koor-
dinatensystems um die geschwenkte Werkzeug-Achse (entspricht
sinngemäß einer Rotation mit Zyklus 10 DREHUNG; Siehe Bild
rechts unten)
8
Weiter mit den Positioniereigenschaften (siehe „Automatisches Ein-
schwenken (MOVE/STAY/TURN)” auf Seite 110)
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 MOVE ABST10
F500
Beachten Sie vor dem Programmieren
Projektionswinkel können Sie nur dann verwenden, wenn
ein rechtwinkliger Quader bearbeitet werden soll. Ansonsten
entstehen Verzerrungen am Werkstück.
