Zyklen zur Herstellung von Bo
hru
n
g
e
n
un
d
Gewind
en

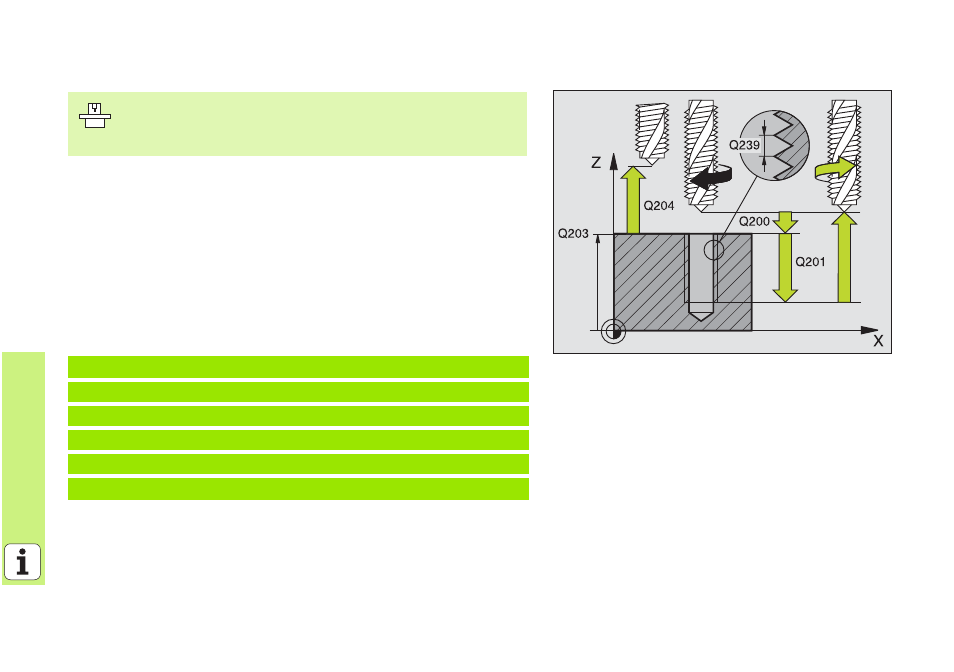

GEWINDEBOHREN GS NEU (Zyklus 207) ohne Ausgleichsfutter
8 CYCL DEF: Zyklus 207 GEWINDEBOHREN GS NEU wählen
8 Sicherheits-Abstand: Q200
8 Bohrtiefe: Gewindelänge = Abstand zwischen Werkstück-Oberflä-
che und Gewinde-Ende: Q201
8 Gewindesteigung: Q239
Das Vorzeichen legt Rechts- und Linksgewinde fest:
Rechtsgewinde: +
Linksgewinde: -
8 Koord. Werkstück-Oberfläche: Q203
8 2. Sicherheits-Abstand: Q204
„
Maschine und TNC müssen vom Hersteller für das Gewin-
debohren ohne Ausgleichsfutter vorbereitet sein!
„ Bearbeitung wird mit geregelter Spindel ausgeführt!
26 CYCL DEF 207 GEW.-BOHREN GS NEU
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q239=+1 ;GEWINDESTEIGUNG
Q203=+25 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
